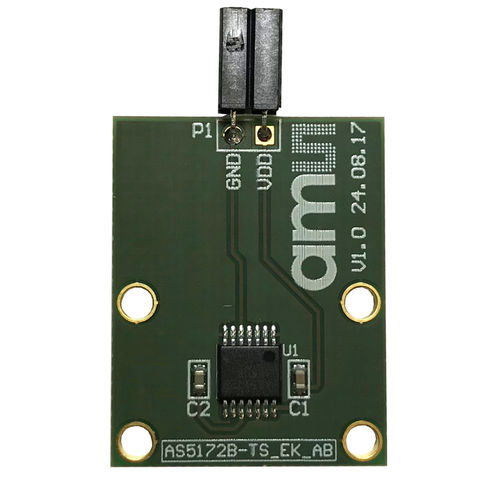

角度調整可能位置センサ AS5172 series

非機械的結合磁気アナログ

PSI5出力付き高分解能軸上磁気角位置センサー 特徴 12ビット分解能@90°最小アーク 低出力ノイズ、低固有INL 磁気迷走磁場耐性 機能安全、診断 AEC-Q100 Grade 0 適合（AS5172B） AEC-Q100 Grade 1 適合（AS5172A）。 システムコストの削減 - PCBや追加部品は不要です。 メリット 微小な角度変動を高精度に解像する 正確な角度測定 高耐久性、低システムコスト（シールド不要） セーフティクリティカルなアプリケーションのためのイネーブラー 自動車用途に適する SIPパッケージ(システムインパッケージ) 製品パラメーター 解像度[bit]： 14または12 インターフェイスを搭載しています： PSI5 出力します： UART-over-PSI5 最高回転数回転数 [rpm］ 過電圧保護： あり リダンダント 電源電圧 [V]： 4.0〜12.0 温度範囲 [°C]AS5172A: -40 to +125 / AS5172B: -40 to +150 パッケージです： AS5172A：SiP（システムインパッケージ）/AS5172B：TSSOP オートモーティブクォリファイド： あり 一般的な説明 AS5172は、PSI5仕様バージョン1.3および2.1に準拠した高分解能12ビットPSI5出力を持つ磁気位置センサです。 ホールセンサー技術をベースに、14ビットのセンサーアレイとアナログフロントエンド（AFE）に基づく堅牢なアーキテクチャにより、フルターン回転で磁束密度の直交成分（Bz）を測定し、外部の浮遊磁場を補正するデバイスです。アプリケーションに最適な分解能を実現するために、サブレンジをプログラムすることができます。角度を測定するために必要なのは、パッケージの中心で回転するシンプルな2極の磁石だけです。磁石は、デバイスの上または下に配置することができます。
