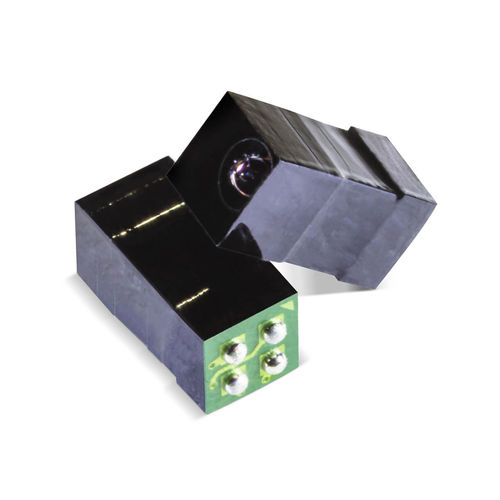

CMOSイメージセンサ NanEye

接触式赤外線

小型CMOSイメージセンサー 特徴 フットプリントは1mm×1mm、コンタクトパッドは4個。 フレームレート43-62fps@解像度249x250 最大3mの内視鏡で信号駆動が可能 コスト効率を重視した設計 3ミクロン高感度画素、解像度62kピクセル（ステレオモジュールでは125kピクセル） メリット 最も過酷な閉鎖空間の要件に対応した設計 滑らかで正確な画像 より遠くまで届く リーズナブルなシングルユースアプリケーション 目に見えないものを想像する 製品パラメーター 分解能［kP］：62 画素サイズ[μm]： 3 サイズ [mm2]： 1 シャッタータイプ： ローリング式 フレームレート[fps]：62 出力インターフェース LVDS 1x 38Mbps オプション モノラル、RGB パッケージ：2x2 SGAまたはモジュール、ケーブル付き 特別な機能を備えています： 光学系を内蔵したモジュール 一般的な説明 NanEyeは、サイズが重要な要素となるアプリケーションに対応した小型サイズのイメージセンサーです。カメラヘッドが最大3mのケーブルで信号を駆動できるため、最小径の内視鏡に最適なコンポーネントです。 わずか1mmx1mmのフットプリントで、3um x 3umの高感度ローリングシャッターピクセルによる249x250の解像度を搭載しています。このセンサーは、約43fpsから62fpsの高いフレームレートを持ち、電源供給に応じて調整可能です。 センサーは10bit ADCとビットシリアルLVDSデータインターフェイスを搭載しています。 データラインは半二重で、フレームブレーキでセンサーに設定を伝達することができます。
