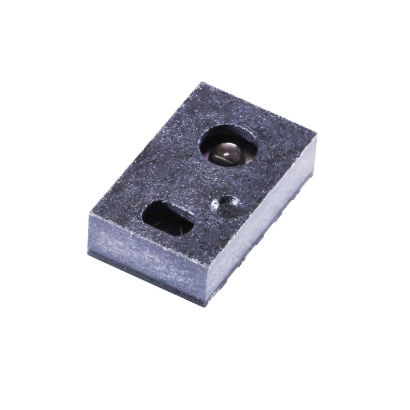

飛行時間センサー TMF8801 series

2.2mm×3.6mm×1.0mm光学モジュールに945nmのIR VCSELを内蔵した飛行時間型センサー 1.8V I²C 特徴 高感度SPAD検出によるDirect ToF技術。 高速TDC(Time-to-Digital Converter)アーキテクチャ。 サブナノセカンド光パルス 20 - 2500mm距離感知@30Hz オンチップヒストグラム処理 940nm VCSEL クラス1 アイセーフティ 太陽光オンチップリジェクションフィルタおよびアルゴリズム 業界最小のモジュール型OLGA 2.2×3.6×1.0 mmパッケージ メリット 高SNR、広ダイナミックレンジ、マルチパス反射のなさを実現。 暗所・太陽光環境下で±5％以内の距離測定が可能。 クラス最高の分解能を持つレンジングモード検出センシングを提供します。 正確な距離測定が可能 高精度、カバーガラス間の距離の拡大、ダイナミックカバーガラスキャリブレーション、汚れ除去、クロストーク補正を提供します。 VCSEL故障時、アイセーフティ回路でVCSELドライバーを停止させる。 アルゴリズムに対応した光学フィルターにより、高い環境光耐性が実現できます。 基板面積を削減し、限られたスペースで薄型のシステム設計を実現 工業デザイン 製品パラメーター 電源電圧 [V]: 2.7 - 3.3 I²Cバス：1.8V プログラマブル モード設定，繰返し周波数，割り込み 統合された能力と部品： 環境光耐性（100kルクス～0ルクス） 推奨動作距離[cm]：2 - 250 温度範囲[℃]：-30～70 パッケージ OLGA、ピン数8
