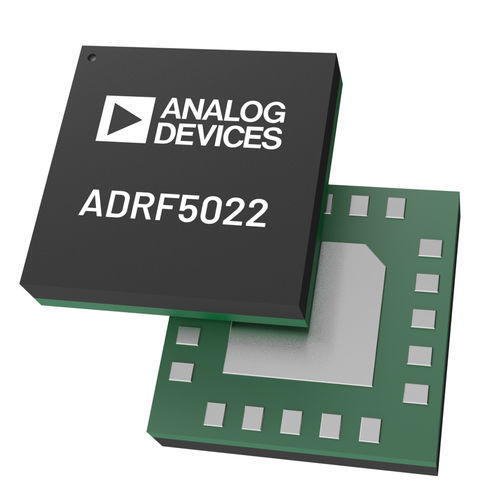

ADRF5022は、シリコン・プロセスで製造された無反射型単極双投（SPDT）スイッチです。 2.3dBの挿入損失（代表値）および43dBのアイソレーション（代表値）において、100MHz～45GHzで動作します。このデバイスのRF入力電力処理機能は、スルー・パスが30dBm、終端パスが24dBm、RF共通ポートのホット・スイッチングが30dBmです。 ADRF5022は+3.3Vの正電源と−3.3Vの負電源を必要とし、相補型金属酸化膜半導体（CMOS）互換／低電圧トランジスタ-トランジスタ・ロジック（LVTTL）互換の制御を使用します。 ADRF5022は、負電源電圧（VSS）をグラウンドに接続し、正側（供給）単電源電圧（VDD）を印加する場合も動作します。この動作状態では、スイッチング特性、直線性、および電力処理性能はディレーティングされますが、小信号性能は維持されます。詳細については、データシートの表2を参照してください。 ADRF5022は、9kHz～45GHzで動作するADRF5023（低周波カットオフ・バージョン）とのピン互換性を備えています。 ADRF5022は、20端子、3.0mm × 3.0mmのRoHS準拠ランド・グリッド・アレイ（LGA）パッケージで提供され、 −40°C～+105°Cで動作可能です。 アプリケーション 試験および計測器 セルラ・インフラストラクチャ：5G用ミリ波 防衛用無線、レーダー、電子対抗手段（ECM） マイクロ波無線および超小型地球局（VSAT） 工業用スキャナ
