LVDS（小振幅差動信号方式）受信機 モジュール ADA4355

光学式マルチチャンネル

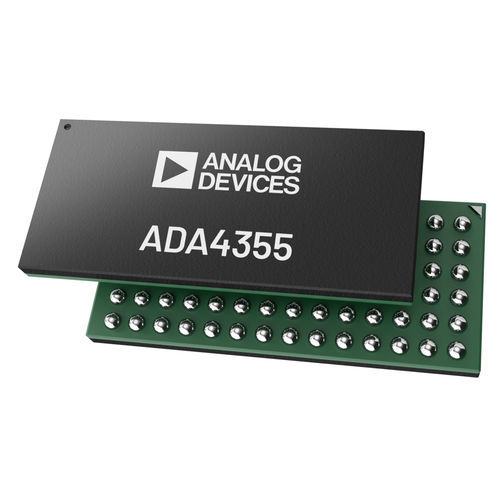

ADA4355は、必要な機能が全て揃った高性能の電流入力μModule®です。スペース節約のため、ADA4355は小型光モジュールやマルチチャンネル・システムに対応した包括的な電流／ビット・データ・アクイジション・ソリューションの実現に必要となる、能動部品および受動部品をすべて備えています。 デバイスの高速トランスインピーダンス・アンプ（TIA）は、パルス幅10nsに対応しており、Time of Flight（ToF）計測において優れた空間分解能を発揮します。更に、ダイナミック・レンジを最大限にするため、ADA4355では3通りのTIAゲイン（TZ）設定が可能です。選択可能な内蔵のアナログ・ローパス・フィルタ（LPF）は、コーナ周波数100MHzでデバイス帯域幅を制限し、125MSPS ADCのアンチエイリアシング・フィルタとして機能しながら、広帯域ノイズを最小限に抑えることができます。低帯域幅信号または広帯域信号パルス（例えば20μs以上）に対しては、フィルタをコーナ周波数1.0MHzに設定することにより、ノイズを更に低減できます。 14ビットADCは、増幅された電圧信号を最大125MSPSの速度で変換し、各レーン最大1Gbpsの速度で動作する直列・低電圧差動伝送（LDVS）データ・レーン2つを介して、デジタル化された信号を出力します。データ・クロック出力は（DCO）は最高500MHzの周波数で動作し、ダブル・データ・レート（DDR）動作にも対応しています。 ADA4355は、入力電力信号が大きい場合のオーバードライブ回復時間が短いほか、動作温度範囲が−40°C～+85°Cの12.00mm × 6.00mm CSP_BGAパッケージを採用しています。 アプリケーション 電流から電圧への変換 化学分析装置 質量分析 Time of Flight 光ファイバ・センシング OTDR 光アンプ 再構成可能な光アド／ドロップ・マルチプレクサ（ROADM）
