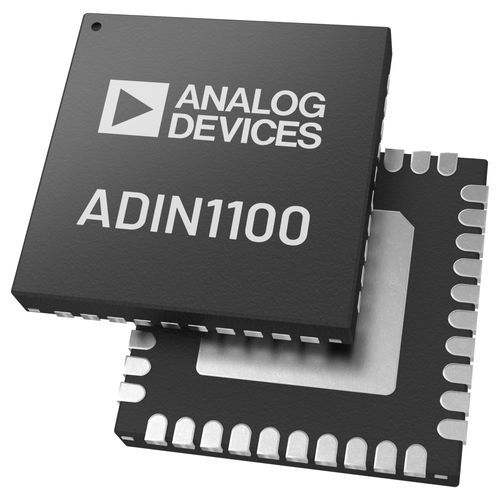

ADIN1100は産業用イーサネット・アプリケーション用に設計された低消費電力、シングル・ポート、10BASE-T1Lトランシーバで、長距離10Mbpsシングル・ペア・イーサネット(SPE)のIEEE® 802.3cg-2019™イーサネット規格に準拠しています。ADIN1100は、イーサネットPHYコアと、関連する全てのアナログ回路、入出力クロック・バッファリング、管理インターフェース・コントロール・レジスタとサブシステム・レジスタ、そしてリセット、クロック制御、ピン構成を管理するMACインターフェースとコントロール・ロジックを集積しています。
ADIN1100は、オートネゴシエーションを有効にして、最大1700mのケーブル・リーチをサポートし、39mWの超低消費電力です。
PHYコアは、IEEE 802.3cg規格で定義された1.0 V p-p動作モードと2.4 V p-p動作モードをサポートし、1.8 Vまたは3.3 Vの単一電源レールから動作可能で、低電圧オプションは1.0 V p-p送信電圧レベルをサポートします。
ADIN1100 は、システム・レベルのロバスト性を改善するために、電圧供給モニタ回路とパワー・オン・リセット(POR)回路を内蔵しています。
MDIO インターフェースは、ホスト・プロセッサ又は MAC と ADIN1100 間の通信用の 2 線シリアル・インターフェースで、PHY コア管理レジスタの制御及びステータス情報へのアクセスを可能にします。このインターフェースは、IEEE 802.3 規格の条項 22 と条項 45 の両方の管理フレーム構造と互換性があります。
アプリケーション
プロセス制御
ビルディングオートメーション
フィールド機器とスイッチ
10BASE-T1L IEEE標準802.3cg-2019準拠
1.0 V p-pおよび2.4 V p-pで最大1700 mのケーブルリーチ
1.0 V p-p および 2.4 V p-p 送信レベルをサポート
本質安全防爆アプリケーションに対応
---
