4チャンネル取得カード ADAQ4380-4

16ビット

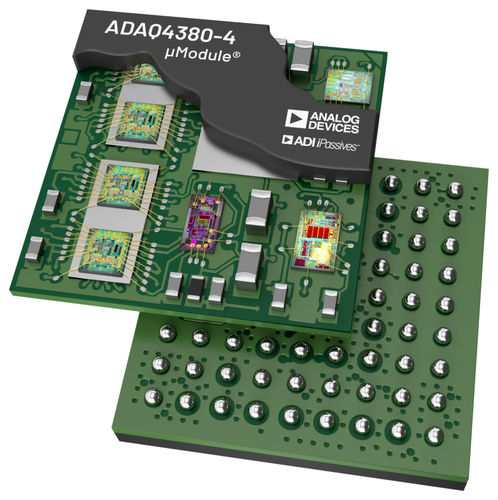

ADAQ4380-4は、クワッドチャネル、16ビットの高精度データ収集（DAQ）μModule®システムで、コンポーネントの選択、最適化、レイアウトなどのシグナル・チェーン設計の課題を設計者からデバイスに移すことにより、高精度測定システムの開発サイクルを短縮します。 システム・イン・パッケージ（SIP）技術を採用したADAQ4380-4は、複数の一般的な信号処理およびコンディショニング・ブロックを1つのデバイスに統合することで、エンドシステムの部品点数を削減します。ADAQ4380-4の構成は以下の通りです： クワッドチャネル高分解能16ビット、4MSPS同時サンプリングSAR ADC 低ノイズ完全差動ADCドライバ 高精度3.3V電圧リファレンス 低雑音バッファ・アンプ 低ノイズ、低ドロップアウトのリニア・レギュレータ 最適なシグナル・チェーン性能を達成するために必要な重要な受動部品 アナログ・デバイセズ社のiPassives®技術を採用したADAQ4380-4は、優れたマッチングとドリフト特性を持つ重要な受動部品を組み込み、温度依存のエラー源を最小限に抑え、個々のブロックから最高の性能を引き出します。 ADAQ4380-4は、ダイナミック・レンジを改善し、低帯域幅でのノイズを低減するために、オンチップ・オーバーサンプリング・ブロックを備えています。このブロックは、最大2ビットの分解能を高めることができます。 ADAQ4380-4は設定可能なADCドライバ・ステージで設計されており、ユーザが選択可能なゲインまたは減衰設定を提供します。ADAQ4380-4は、完全差動またはシングルエンド-差動入力構成で動作させることができます。 8mm×8mmピッチの81ボールBパッケージに収納されています。 0.8mmピッチ、81ボールBGAのADAQ4380-4 μModule®は、性能を犠牲にすることなくコンパクトな設計を可能にし、エンドシステムの部品表管理を簡素化します。
