アナログ取得カード ADAQ23878

アナログ取得カード - ADAQ23878 - Analog Devices/アナログ・デバイセズ
アナログ取得カード - ADAQ23878 - Analog Devices/アナログ・デバイセズ
お気に入りに追加する
商品比較に追加する


特徴

入出力信号
アナログ

詳細

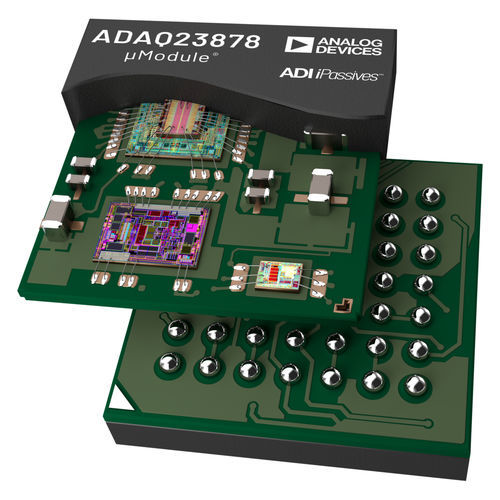

ADAQ23878は、部品の選択、最適化、およびレイアウトの設計上の負担を設計者からデバイスへと移転することで、高精度計測システムの開発サイクルを短縮できる、高精度、高速のμModule®データ・アクイジション・ソリューションです。 ADAQ23878は、システム・イン・パッケージ(SIP)技術を採用しており、低ノイズの完全差動ADCドライバ、安定したリファレンス・バッファ、高速の18ビット、15MSPS逐次比較レジスタ(SAR)ADCなど、複数の共通信号処理および調整ブロックを1つのデバイスに組み合わせることで、エンド・システムの部品点数を削減します。 ADAQ23878は、アナログ・デバイセズのiPassive®技術を採用し、優れたマッチングおよびドリフト特性を備えた重要な受動部品も内蔵しています。これにより、誤差源の温度依存性を最小限に抑え、最適な性能を実現します。ADCドライバ段の高速セトリングと遅延のないSAR ADCにより、多チャンネルのマルチプレクス・シグナル・チェーン・アーキテクチャと制御ループ・アプリケーション向けに比類のないソリューションを提供します。 小型フットプリントの9mm × 9mm BGAパッケージを採用しているため、計測器を性能の損失なしに小型化できます。システム統合が図られたことにより、設計上の多くの課題が解決され、なおかつ、ADCドライバの帰還ループを柔軟に設定できるので、ゲインや減衰の調整に加え、完全差動またはシングルエンド/差動入力構成が可能です。5V単電源で動作可能であると同時に、この電源でデバイスの最適な性能を発揮させることができます。 ADAQ23878には、1レーンまたは2レーンの出力モードを備えたシリアルLVDS(低電圧差動伝送)デジタル・インターフェースが装備されており、ユーザはアプリケーションごとにインターフェース・データ・レートを最適化できます。ADAQ23878は、−40°C~+85°Cの動作温度範囲で仕様規定されています。 アプリケーション ATE(自動試験装置) データ・アクイジション ハードウェア・イン・ザ・ループ(HiL) パワー・アナライザ 非破壊検査(音響放射) 質量分析 進行波故障点計測 医療用イメージングおよび計測器
