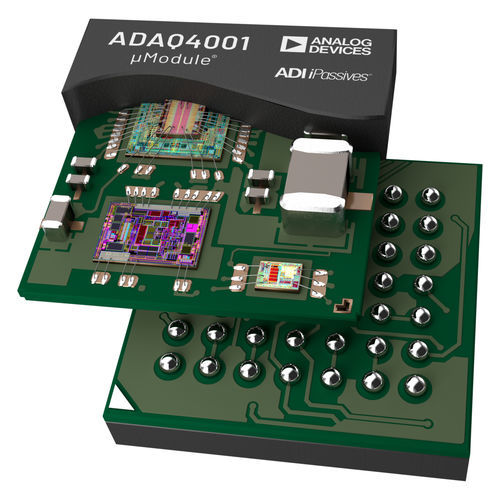

アナログ取得カード ADAQ4001

デジタル16ビット

ADAQ4001は、部品の選択、最適化、およびレイアウトのシグナル・チェーン設計上の課題を設計者からデバイスへと移転することで、高精度測定システムの開発サイクルを短縮できるμModule®高精度データ・アクイジション（DAQ）シグナル・チェーン・ソリューションです。 ADAQ4001はシステム・イン・パッケージ（SIP）技術を採用しており、複数の共通信号処理および調整ブロックを1つのデバイスに組み合わせることで、エンド・システムの部品点数を削減します。これらのブロックには、高分解能の16ビット、2MSPS逐次比較レジスタ（SAR）、A/Dコンバータ（ADC）、低ノイズの完全差動ADCドライバ・アンプ（FDA）、および安定したリファレンス・バッファが含まれています。 ADAQ4001は、アナログ・デバイセズのiPassives®技術を採用しており、優れたマッチングおよびドリフト特性を備えた重要な受動部品も内蔵しています。これにより、誤差源の温度依存性を最小限に抑え、最適な性能を実現します（データシートの図1参照）。このシグナル・チェーン・ソリューションを7mm × 7mm、0.80mmピッチ、49ボールの小型チップスケールパッケージ・ボールグリッドアレイCSP_BGAに内蔵することで、性能を犠牲にせずに小さいフォーム・ファクタ設計を実現し、エンド・システムの部品表管理が簡単化されています。このレベルでのシステム統合により、ADAQ4001は、プリント回路基板（PCB）レイアウトによる影響が大幅に小さくなると共に幅広い信号レベルに柔軟に対応できるようになっています。 シリアル・ペリフェラル・インターフェース（SPI）準拠のシリアル・ユーザ・インターフェースは別個のVIO電源を使用することにより、1.8V、2.5V、3V、5Vのロジックに対応します。ADAQ4001は、-40°C～+125°Cの動作温度範囲で仕様規定されています。 アプリケーション ATE（自動試験装置） マシン・オートメーション プロセス制御 医療用計測機器 デジタル制御ループ
