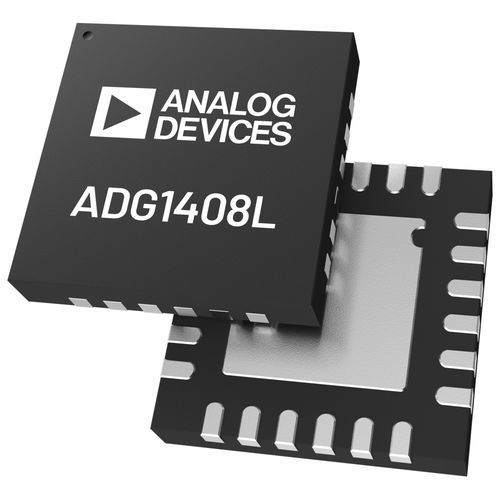

アナログ多重化装置 ADG1408L

通信用途マルチチャンネル

ADG1408LはモノリシックiCMOS®による8チャンネルのアナログ・マルチプレクサです。ADG1408Lは、3ビットのバイナリ・アドレス・ライン（A0、A1、A2）による決定に従い、8個の入力のうちの1つを共通の出力にスイッチします。EN入力を使って、デバイスをイネーブルまたはディスエーブルします。ディスエーブルすると、すべてのチャンネルがオフになります。オンにすると、各チャンネルで双方向に等しく信号が伝達されます。また、各チャンネルは電源電圧までの入力信号範囲を備えています。 外部低電圧（VL）電源は、より低いロジック制御向けの柔軟性を提供します。ADG1408Lは、1.2Vと1.8Vの両方のJEDEC規格に準拠しています。 製品のハイライト 25°C、±15Vの両電源使用時に4Ω（代表値）のオン抵抗。 25°C、±15Vの両電源使用時に0.5Ω（代表値）のオン抵抗平坦性。 低ロジック・レベルとの互換性を確保するVL電源。 1.2Vと1.8Vの両方のロジック・レベルでJEDEC規格に準拠。 デジタル入力がフローティングの場合はスイッチをオフにする機能をサポート。 24ピン、4mm × 4mm LFCSP。 アプリケーション FPGAおよびマイクロコントローラ・システム リレー部品の置き換え オーディオおよびビデオ・ルーティング ATE（自動試験装置） データ・アクイジション・システム 通信システム
