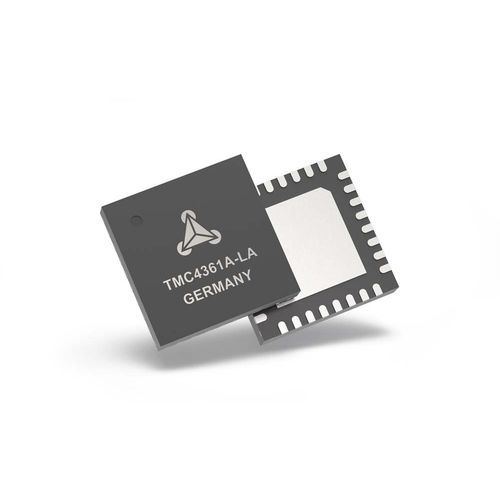

3軸動作制御装置 TMC4361

ステッピング閉ループ

TMC4361は、ラボ・オートメーション、3Dプリント、スキャナー、その他の自動機器アプリケーション向けのS字型ランプを備えたステッピング・モーター・サーボ・コントローラーです。このデバイスは、台形および先進のSixPoint™ランプ・ジェネレータとして使用できます。さらにTMC4361は、ADI Trinamic DcStep™、クローズド・ループ制御、ChopSync™技術によって駆動されます。このデバイスは、3.3Vまたは5Vの動作電圧用に設計されています。TMC4361は、SPIコントローラとSPI、S/Dドライバ・インターフェースを備えています。さらに、a/b/n インクリメンタル、SPI、SSI エンコーダ インターフェースも備えています。 アプリケーション 繊維、ミシン CCTV、セキュリティ プリンター、スキャナー ATM、キャッシュ・リサイクラー OA機器 POS ファクトリーオートメーション ラボオートメーション ポンプとバルブ ヘリオスタット・コントローラー CNCマシン ロボット工学 特徴 使いやすいプロトコルのµC用SPIインターフェース SPIモーター・ステッパー・ドライバー用SPIインターフェース インクリメンタルまたはシリアル・エンコーダ用エンコーダ・インターフェース ステップおよびSPIドライバ用のクローズドループ動作 統合ChopSync™およびDcStep™サポート 制御PWM出力 S字型ランプまたはSixPoint™ランプを生成する内部ランプ・ジェネレータ、オンザフライでの変更をサポート 基準スイッチ処理 ハードウェアおよび仮想ストップ・スイッチ TMCステッピング・モーター・ドライバーを幅広くサポート
