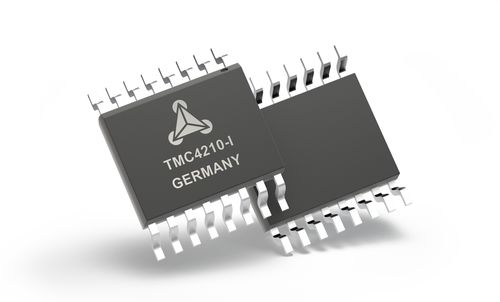

単軸動作制御装置 TMC4210

ステッピングアンテナ用

TMC4210-Iは、ラボラトリーオートメーション、3Dプリンティング、スキャナ、その他の自動機器アプリケーション向けの1軸専用モーションコントローラです。台形ランプ・ジェネレーターとして使用できます。このデバイスは、3.3V～5Vの動作電圧用に設計されています。TMC4210-Iは、SPIコントローラとS/Dドライバ・インターフェースを提供します。 アプリケーション CCTV、セキュリティ アンテナ位置決め ヘリオスタットコントローラー バッテリー駆動アプリケーション オフィスオートメーション ATM、キャッシュ・リサイクラー、POS ラボオートメーション 液体ハンドリング メディカル プリンタとスキャナ ポンプとバルブ 特徴 1軸ステッピングモーターコントローラ 3.CMOS/TTL互換IOによる3Vまたは5V動作 使いやすいプロトコルのµC用シリアル4線インターフェース ドライバへのステップ/方向インターフェース クロック周波数：最大32MHz（CPUクロックを使用可能） 24ビット幅の内部位置カウンタ マイクロステップ周波数：最大1 MHze 全モーションパラメータ読み出しオプション 自律位置決め/速度制御用ランプジェネレーター ターゲットモーションパラメータのオンザフライ変更 低消費電力動作： 1.4 MHzで25 mA (typ.) コンパクトサイズ：超小型16ピンSSOPパッケージ TMC2208、TMC2209、TMC2226、TMC2590、TMC2660、TMC26x、TMC2100、TMC2300およびその他のステップ/方向ドライバを直接制御
