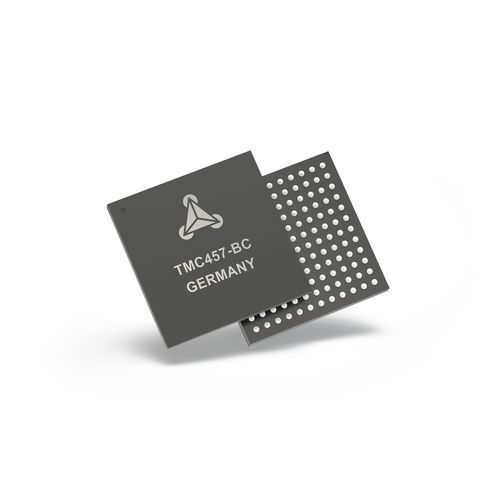

単軸動作制御装置 TMC457

ステッピング

TMC457は、ラボラトリーオートメーション、3Dプリンティング、スキャナー、その他の自動機器アプリケーション用のS字型ランプを備えたステッピングモータおよびピエゾモータサーボコントローラです。このデバイスは、台形ランプ・ジェネレータとして使用できます。さらに、TMC457はADI Trinamic ChopSync™技術によって駆動されます。このデバイスは、1.5Vおよび3.3Vの動作電圧用に設計されています。TMC457は、SPIコントローラとSPI、S/Dドライバ・インターフェースを提供します。さらに、a/b/nインクリメンタルエンコーダインターフェースを備えています。 アプリケーション 液体ハンドリングなどの高速モーションを伴う医療機器および実験機器 ハイエンド配置・位置決めシステム / 高信頼性ドライブ サブマイクロメートルの位置決め（ピエゾモーター） インクリメンタルエンコーダと高速PIDレギュレータによるアクティブスタビライゼーション 特徴 ハイライト S字ランプとリニアランプ 全パラメータのオンザフライ変更 12ビット、8192エントリのマイクロステップ・ルックアップ・テーブル スケーリング付きインクリメンタルエンコーダインターフェース 高速で安定したeasyPIDTM PIDコントローラ 32ビットレジスタ - mHzからMHzまで/ナノメートルからメートルまで マイクロコントローラへのSPIインターフェース リファレンススイッチとバーチャルストップスイッチ ステップ/方向出力 位置パルス出力 スケーラブルなステップ/方向入力 ダイレクトインターフェースTMC246/TMC249ファミリー・ステッピングモータ・ドライバ（StallGuard™付き ハイライト（続き）： TMC24xドライバで最適なモータ速度範囲を実現するChopSync™内蔵 外部デュアル12ビットDACによるアナログ高分解能モーター・ドライバ制御 モーターの種類 2相ステッピングモーター 圧電モーター（PiezoMotorのPiezoLEGS®モーターのダイレクトシーケンサーサポート） STEP/DIRインターフェースを介したあらゆるタイプのモーター
