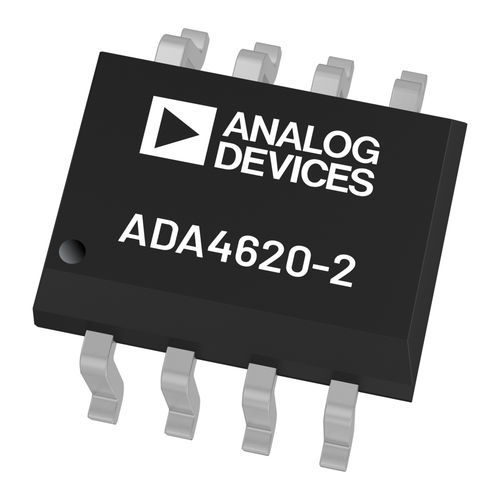

トランスインピーダンスアンプ ADA4620-2

二重レーン式精密低雑音

ADA4620-1およびADA4620-2は、36V、高精度、低ノイズ、低オフセット・ドリフトのJFETオペアンプです。ADA4620-1およびADA4620-2は、36V高精度、低ノイズ、低オフセット・ドリフト、JFETオペアンプです。ADA4620は、高いDC精度とAC性能に最適です。この仕様により、ADA4620はデータ収集（DAQ）システムのフロントエンド・アンプや、高入力インピーダンスのTIA回路に最適です。 ADA4620は、アンプ1台あたりわずか1.3 mAの電源電流で、16.5 MHzの利得帯域幅積、32 V/μsのスルー・レート、5.1 nV/√Hzの広帯域ノイズ、225 nV p-pの0.1 Hz～10 Hzノイズを実現します。入力電圧範囲は負電源を含み、出力はレール・ツー・レールでスイングする。 ADA4620は、-40℃～+125℃の温度範囲、±2.25V～±18Vのデュアル電源、または+4.5V～+36Vの単一電源で動作します。 アプリケーション トランスインピーダンス・アンプ 電子テストおよび測定 科学機器およびフィールド機器 半導体テスト データ収集システム 高インピーダンス・センサ 特徴 低オフセット電圧：±30μV typ 低オフセット電圧ドリフト：±0.32μV/℃ typ 低入力バイアス電流：±0.8 pA typ、±5 pA max 電圧ノイズ密度：5.1 nV/√Hz at 1 kHz typ 利得帯域幅積：16 MHz typ 高スルーレート32V/μs typ 低 THD + N：-148 dB at 1 kHz typ. 広い電源範囲 デュアル電源：±2.25 V～±18 V 位相反転なし ユニティ・ゲイン安定 拡張高入力コモンモード範囲 (V+) - 4.4 V < Vcm ≤ (V+)
