アナログマイクロチップ LT3074

インターフェイス

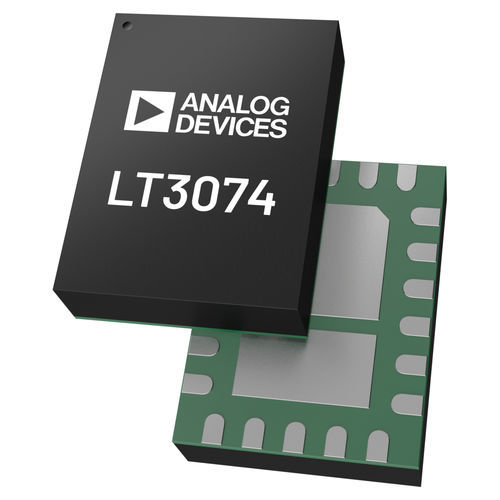

LT3074は、低電圧、超低ノイズ、超高速過渡応答リニア・レギュレータで、PMBusシリアル・インタフェースを備えています。このデバイスは、最大3Aを供給し、標準的なドロップアウト電圧は45mVです。4.7μFのリファレンス・バイパス・コンデンサにより、出力電圧ノイズは1.2μVRMSに減少します。広帯域幅と高いPSRRにより、小型セラミック・コンデンサの使用が可能になり、バルク容量とコストを節約できます。LT3074は、グラフィカル・ユーザー・インターフェース（GUI）を備えたLTPowerPlayソフトウェア開発ツールでサポートされています。 LT3074は、LT3074のSETRESピンに100μAの高精度基準電流を流します。このSETRESピンからGNDに抵抗を配置すると、出力電圧が設定されます。LT3074のユニティ・ゲイン動作により、出力ノイズ、PSRR、帯域幅、負荷レギュレーションは、プログラムされた出力電圧とは無関係に、ほぼ一定になります。さらに、LT3074は独自のトラッキング機能（VIOC）を内蔵しており、上流のスイッチング・レギュレータを制御してLT3074全体の電圧を一定に保つため、消費電力を最小限に抑えることができます。 PMBus制御により、出力電流制限を1Aから6.4Aまで、0.05Aの個別ステップで設定できます。PMBusテレメトリ機能は、出力電圧と電流、入力電圧、バイアス電圧、ダイ温度に関する情報を提供します。LT3074 は、内部クロックを制御する CLKDIS ピンを備えています。このピンを BIAS にプルすることで、内部クロックを無効にして LT3074 を「静音モード」にすることができます。LT3074は、22リード（3mm×4mm）のコンパクトなLQFNパッケージ（QFNフットプリントのラミネートパッケージ）で提供されます。 アプリケーション RF電源PLL、VCO、ミキサー、LNA、PA 高速/高精度データ・コンバータ 低ノイズ計測器 スイッチング電源用ポストレギュレータ
