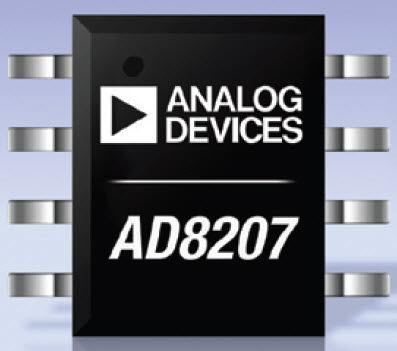

電圧アンプ AD8207

差動高電圧PWM

AD8207は、大きな同相モード電圧が存在する中で小さい差動電圧を増幅するのに最適な単電源ディファレンス・アンプです。入力同相モード動作電圧範囲は、5 V電源で−4 V～+65 Vです。AD8207は3.3 V～5 Vの単電源電圧で動作するため、特にソレノイド・コントロール・アプリケーションおよびモーター・コントロール・アプリケーションで大きな入力PWM同相モード電圧に耐えるのに最適です。 AD8207は8ピンのSOICパッケージを採用しています。温度に対して優れたDC性能を持つため、測定ループでの誤差を最小にすることができます。オフセット・ドリフトは500 nV/°C (typ)以下で、ゲイン・ドリフトは10 ppm/°C (typ)以下です。 AD8207は、双方向電流検出アプリケーションに最適です。2本のリファレンス・ピン（VREF1とVREF2）を持っているため、これらのピンを使うと、デバイス出力を電源範囲内の任意の電圧に容易にオフセットさせることができます。VREF1をV+ピンに、VREF2をGNDピンにそれぞれ接続すると、出力はハーフスケールに設定されます。両ピンをGNDに接続すると、出力はユニポーラになり、グラウンド近くからスタートします。両ピンをV+に接続すると、出力はV+近くからスタートするユニポーラになります。その他の出力オフセットは、VREFピンと VREF2ピンに外部から低インピーダンス電圧を接続することにより実現されます。 アプリケーション 以下のアプリケーションでのハイサイド電流検出 モーター・コントロール ソレノイド・コントロール ディーゼル・エンジン噴射コントロール エンジン・マネジメント サスペンション・コントロール 車両ダイナミックコントロール DC/DCコンバータ
