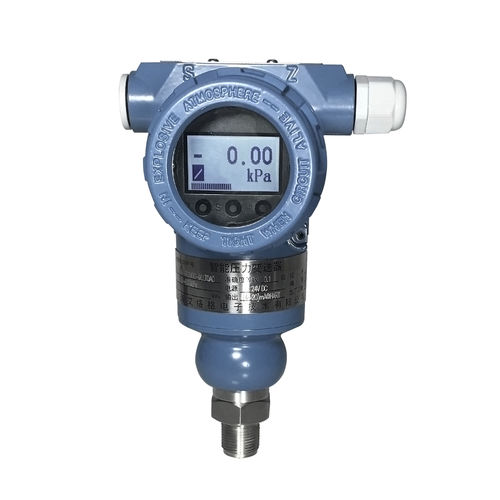

圧力送信機は主に圧力、負圧、絶対圧およびガス、液体または蒸気の他の変数を測定するために適用されます、そして 4~20mA DC にこれらの変数を変えるために。それは自己診断をするために雄鹿のマニピュレーターと接続し、範囲を修繕し、ゼロを自動的に置くためにリセットの mea-suring を接続できます。圧力送信機のδの細胞は 1 つの側面から測定された絶対圧を受け取ります、その間、反対側は排気装置、蒸留塔、蒸発器、蒸発器および crystallizer の絶対圧を測定するために基本セルであるために密封されます。
移行量ゼロ
最大ゼロ正移動量:移動量上限範囲と測定範囲の差
マイナスの移行量はありません。
測定範囲
下限値:0%URL~+100%URL-スパン
範囲上限:Span+100%URL
HART通信に準拠し、必要な負荷抵抗は230Ω~600Ω(信号受信抵抗、送信抵抗ともに)です。
測定範囲とゼロ調整
HARTマニピュレーター、ローカルボタン、通信ソフトでサポートされるHARTプロトコル。
応答時間
送信機の電気的ダンピングをオフにすると、ステップ入力に印加されるステップ入力の応答時間は
出力範囲の10%から90%までの送信機は、0.4s以下である。
測定対象:液体、蒸気、気体
周囲温度: -40℃~85
正確さ: 0.1% F.S 範囲の比率: 100:1
絶縁抵抗。>100MΩ (500VDC
ダンピング値:0.1~16s(オプション
値に影響を与える温度: 0.1%F.S/10℃よりよい
EMC: EN 61326-1:2013
出力信号: 4~20mA (最高 22mA、最低 3.8mA
通信インターフェースです。HART
本質的安全性。EX ia IIC T6
---
