ヘリカル平板歯車 PDP

接地精密リニア

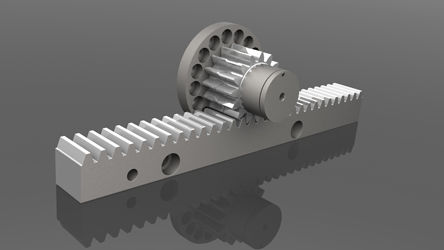

アンダーテックス社（WMHヘリオン）のプリロード・ダブルピニオン（PDP）は、高精度リニアモーションの用途において、ラックとピニオンの間のバックラッシュを除去するためのコスト効率の良い方法として設計されています。PDPは2個のWMHピニオンをラックの1/2の幅に研削し、特許取得のカップリングプリロードシステムで連結したもので、ラックとピニオンの間のバックラッシュをキャンセルし、ボールねじ駆動システムに代わる競争力のある選択肢を提供します。 PDPの予圧トルクは簡単に調整でき、減速機と組み合わせるためのISO 9409-1規格のフランジを備えています。PDPは精密減速機と組み合わせることにより、バックラッシ1秒以下を実現することができ、アプリケーションによっては電気的に予圧された減速機2台（サーボモータ2台付き）が不要になります。 PDPはストレート（スパー）ギアまたはヘリカルギアで、標準2～5モジュール（より大きなモジュールは要相談）、1200RPMまでの速度に対応します。トルク容量は、サイズと予圧トルクの設定により、55～1900NMの範囲となります。アンダンテックスは、減速機、PDP、ラック、自動ラック潤滑システムなどの完全なソリューションを提供することができます。
