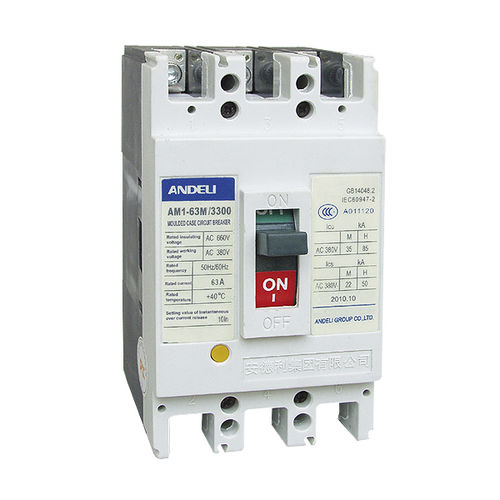

熱遮断器 AM1 series

磁気電圧AC

AM1シリーズ モールドケース型サーキットブレーカ 1.アプリケーション AM1シリーズは、国際的な先端技術を採用して開発・製造された製品の一つです。それは定格絶縁電圧550と800Vで供給され、AC 50/60Hzの回路に使用され、定格操作電圧AC 400V（または以下）、定格操作電流1600Aまでのまれな変更のために使用され、motor.Theプロダクトの開始はIEC60947-2標準に適合しています。 注: 熱保護なしで 6A 4極ブレーカーのN極は、製品の右側に配置されている4つのタイプがあります。 タイプ A: 他の 3 つの極とのすべての時間を作る N の棒の現在の旅行解放なし、閉じないし、開きます。 タイプB：他の極と閉じて開いているN極の現在のトリップリリースなし。 タイプC：他の3つのポールと閉じて開く電流のトリップリリースを持つ。 タイプD：他の3つのポールで閉じたり開いたりしないように常に作っているカレント・トリップ・リリース付き。 3.保護特性 遮断器の熱力学的解放は逆時間遅延の特徴があり、磁気的解放は表2（配電遮断器）、表3（モータ保護用遮断器）に示すように瞬間的な動作となります。 4.サーキットブレーカーの付属品 4.1 ブレーカーの外部付属品 モータ駆動運転装置 1) CDM型電磁操作装置（取付金具AM1-63,100,225）の配線図（点線枠内のブレーカー外部付属品の配線図）は以下の通りです。
