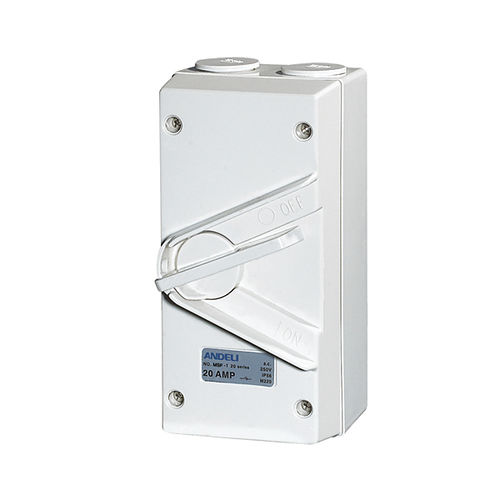

レバースイッチ UKF series

2極3極堅牢

1.アプリケーション ウェザープロテクト絶縁スイッチのUKFシリーズは、事実上あらゆる外部アプリケーションに適した堅牢なスイッチ製品群です。 このシリーズには、20～80アンペアのシンジ、ダブル、およびトリプルポールスイッチが含まれています。ベースに取り付けられたメカニズムにより、終端が容易になり、配線スペースが広くなります。スイッチの寸法は165mm x 82mm、全高85mmです。 固定されたアースとニュートラルのコネクタバーは、トンネルごとにデュアルクランプネジで固定されており、すべてのケーブルのストリップ長を均等にし、確実なクランプを提供します。端子穴サイズは5～6mmです。 金属構造物にスイッチを取り付ける際の安全機能として、ベースの取り付けネジを覆う絶縁キャップがあり、ライブケーブルからスイッチを完全に保護します。 各ユニットには、25mmまたは20mmの電線管に簡単に接続できるように、ネジ付き電線管プラグとネジ付き減速機、およびネジキャップが付属しています。ネジキャップは、IP評価を確保するためにインストールされている必要があります。 耐衝撃性のあるベースとカバーは、ほとんどすべての設置で最も激しい衝撃に耐えます。2つのセクションは、ウェザーシールガスケットで密封されています。 セキュリティのために、レバーをオフの位置で南京錠で固定するための直径7mmの穴が設けられています。深いモール状のバリアが、物理的な乱用や不意のスイッチ操作から操作レバーを保護します。 すべてのユニットはIEC60947-3に準拠しています。 鉱山、および、エネルギー、南、オーストラリア、Approvais。 標準色はグレーとホワイトです。 1.ケーブルは頭上から出入り。 2.地下から出入りします。 3.スイッチを通ってまっすぐに出入りして下さい。 4.2 つの 25mm の後部ノックアウトは隠された配線との表面の土台のための基盤で形成されます。 デュアル25mmのねじ込み式コンジットエントリの上部と下部(最大55アンペア)は、スイッチを表面配線する4つの方法を可能にします。
