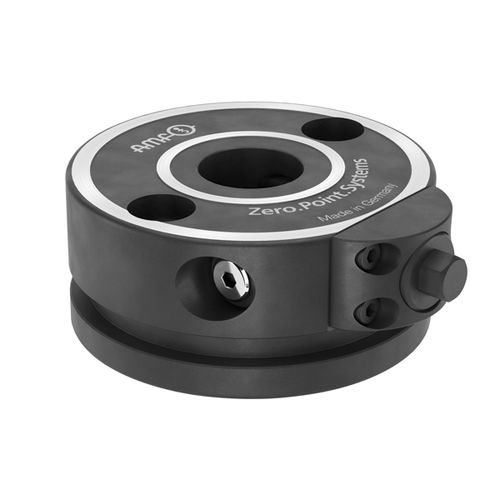

機械式ゼロ点センタリング及び制御システム 6208 series

スチール製

機械式ゼロ点クランプシステムは、90°オフセットされたインデックス溝により、切削加工および非切削加工時に最適なクランプを実現します。 特に、ゼロ点クランプシステムによるクランプソリューションのモジュール設計に適しています。 90°オフセットされたインデックス溝を持つメカニカルアセンブリクランプモジュールは、高い保持力、挿入力、閉鎖力を備えています。 クランピングモジュールは機械テーブル上に配置し、円周上のクランピングエッジで機械的なクランピングエレメントを介して固定することができます。 下面には、マーキングスリーブ用の位置決め穴と、グリッドパレットにM12皿ネジで固定するための貫通穴があります。また、K20クランプニップル用の位置決め穴もすでにモジュール内に作られています。 このメカニカルクランプモジュールでは、K10および/またはK20バージョンのクランプニップルが使用されます。用途に応じて、ゼロポイント、剣、アンダーサイズのニップルを使用することができます。 このクランピングモジュールは、最大80℃までの周囲温度で使用できます。80°C.
