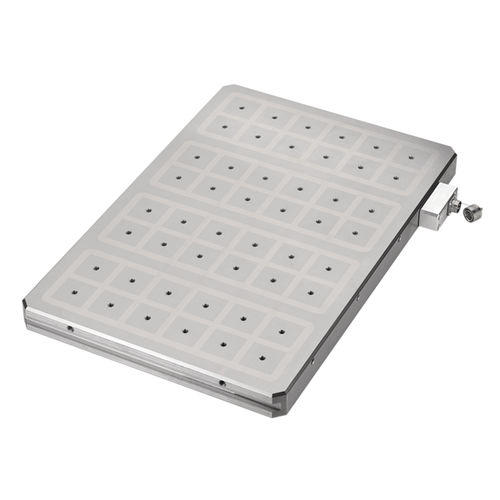

正方形クランプ 2950-50

磁気

強力な保持力を持つ、モノブロック設計の角型磁極技術を用いたマグネットチャック。磁気を帯びた素材の位置決め、クランプ、機械加工に。ポールエクステンションとの組み合わせで、ワークの5面加工にも最適です。 金属表面を持つマグネットチャック。この特別で高品質な設計により、角型磁極を使用したマグネット把持技術において、最強の把持力を実現しました。 最大保持力は、すべての磁極を完全に割り当てるために指定されています。 特に優れているのは、43mmという低い設計です。これにより、自重を非常に軽くすることができ、機械のテーブル荷重を大幅に軽減することができます。 また、表面へのダメージの可能性がある場合、元の表面品質を回復するために4mmまでの再加工が可能です。 マグネットチャックの高さ公差は、納入時の状態で±0.02mmですが、ご要望に応じてさらに小さな高さ公差を提供することも可能です。 コントロールユニットのプラグコンタクトは、保護カバー付きの防水プッシュプルプラグです。最適な保持力は、12mm以上のワークと材料の厚みから得られます。 マシンテーブルに固定するために、フェースの両側にクランプスロットを設けることも可能です。また、マグネットチャックに取り付け穴を組み込むことも可能です。この場合、AMFでのドリルプランが必要です。 ポールエクステンションを固定するためのM8内径ネジは、各ポールの中心部に直接配置されています（ネジブッシュなし）。
