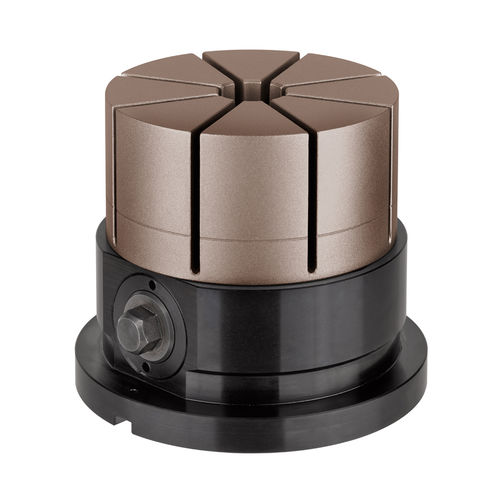

コレット 6375M

メカニカルコレット 含む本体 デザイン： 本体は磨き鋼製です。 標準で供給されるコレットアタッチメントは直径 99mmで、陽極酸化された高強度アルミニウム製です。 本体の機構は汚れや冷却水から保護されています。 機械テーブルに固定するための円周クランプエッジ。 下側には、AMF K20ゼロポイントシステム用ホルダと、インデックス付きAMFゼロポイントクランプモジュールに位置決めするための溝があります。 用途：工作 機械で5 面加工用の複雑なワークピースの輪郭をクランプします。 ワークピースのカウンタープレートは、最小クランプ深さ2mmでコレットアタッチメントに粉砕されます。 締付け力は半径方向に部品に均等に加えられているため、皿は反りなくクランプされます。 クランプ力は、例えばトルクレンチを使用して、クランプねじを介して調整することができます。 したがって、薄い壁のパイプやワークピースに特に適しています。 簡単なコレットアタッチメントの交換により、5 面加工のために様々なワークピースを迅速かつ確実にクランプすることができます。 コレットアタッチメントは、H1の高さまでフライス加工できるため、新しいワークピースの輪郭を導入できます。 注： * 11kNの最大クランプ力はコレットに軸方向に導入され、部品への半径方向クランプ力を表すものではありません。 これは加工高さによって異なります。
