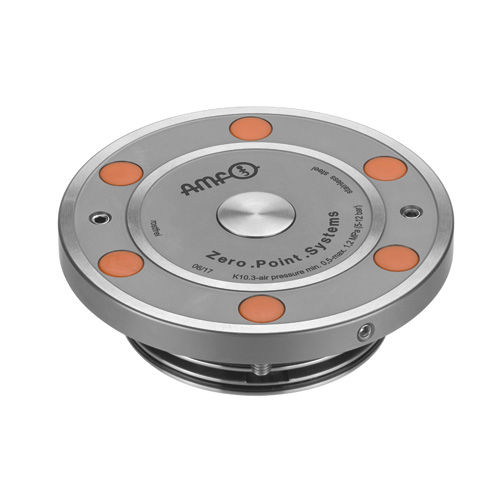

円形ゼロ点クランプシステム 6111LA-10-05

自動化ソリューションのための中央ロック付き取り付けクランプモジュール 空気圧による開口 空気圧によるブローアウト 開口部操作圧力: 最小.5バール - 最大。12バール カバーとピストンは硬化処理済み。 繰り返し精度 0.005 mm以下。 ロックコントロール（空気圧）、オープニングコントロール（空気圧）、サポートコントロール（空気圧）付き。 切削加工および非切削加工時の段取り時間を最適化する自動化ソリューションのためのゼロ点クランプシステム。 注 クランプモジュールを保護するため、中央のロックはバネの力によって作動します。プルスタッドは、DIN ISO 皿ボルト M8 で固定・設置されます。ロッキングコントロールクランプモジュールをロックした場合は動圧、クランプモジュールを開いた場合はフロースルー。オープニングコントロールクランプモジュールを開いた状態での動圧、クランプモジュールをロックした状態でのフロースルー。ブローアウト機能によるサポート制御。交換可能なパレットを支持した状態での動圧制御。クランプモジュールは空気圧で開かれ、バネの力で機械的にロックされます。その後、いつでも圧力ラインの連結を解除することができます（クランプモジュールは通常圧力でクランプされます）。 クランプモジュールは5つの接続があります。 1 = 空気圧による開口 3 = 空気圧ブローアウト 4 = 空気圧開閉コントロールインレット 5 = ベント 8 = 空気圧式ロックコントロール、インレット * インストール手順を遵守してください。 ご要望に応じて。 - 取付図
