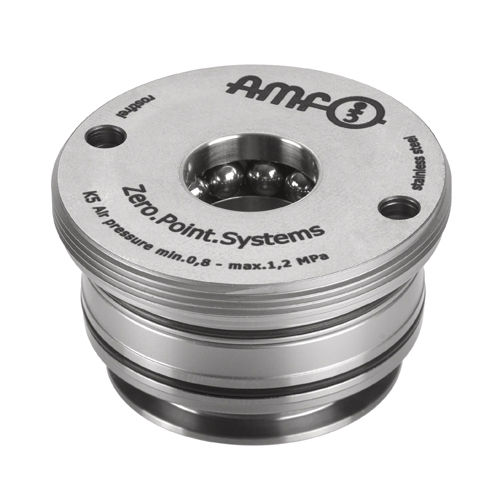

モジュラーゼロ点センタリング及び制御システム 6103LA-5

空気圧による吹き出し。 オープニング動作圧力：最小8bar - 最大12bar。12バール リテンション作動圧力（ターボ）： min.5 - 最大.6バール カバーとピストンは硬化処理済み。 繰返し精度 < 0,005 mm。 ロックコントロール（空気圧）、オープニングコントロール（空気圧）、サポートコントロール（空気圧）付き。 センターブローアウト、サポートコントロール、オープニングコントロール、ロックコントロール。 切削加工および非切削加工時の段取り時間を最適化する自動化ソリューションのためのゼロ点クランプシステム。 ロッキングコントロールロックされたクランプモジュールの場合は動圧、開かれたクランプモジュールの場合はフロースルー。 オープニング制御。クランプモジュールを開いた状態での動圧、クランプモジュールをロックした状態でのフロースルー。 取り付けクランプモジュールは、空気圧で開き、バネの力で機械的にロックされます。指定された引き込み力とロック力を得るには、空気圧で短時間のテンションをかける必要があります（ターボ）(5)。 その後、圧力ラインの結合をいつでも解除することができます（モジュールは常圧でクランプされます）。 接触面は、ハウジングの上面です。空気圧ブースター（No.6370ZVL）の使用を推奨します。6370ZVLを使用することをお勧めします。 クランプモジュールには5つの接続口があります。 1 = 空気圧による開口部 3 = 空気圧によるブローアウト 4 = 空気圧。オープニングコントロールインレット 5 = 空気圧リテンション 8 = 空気圧式ロックコントロール、インレット * 取付説明書をよくお読みください。 ご要望に応じて - 取り付け図面
