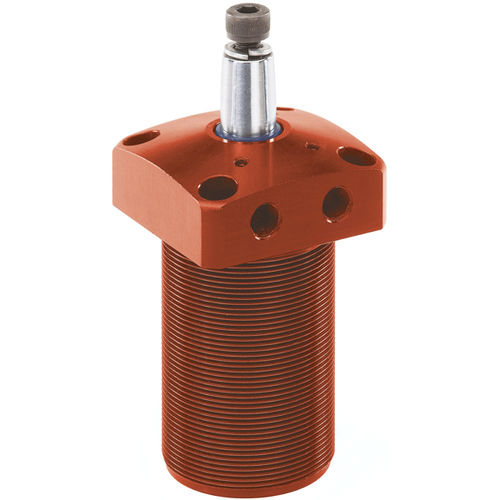

スイングクランプ、空気圧、フランジ取り付けバージョン
複動
器具に埋め込まれた取り付け用。 両方の圧縮空気の接続がフランジ内にあります。 ピストンロッドは錆びにくく、研磨済み。 ボディはアルミニウム製で、陽極酸化されています。 耐摩耗性に優れたHART-COAT® 表面。 クランプアームの位置を簡単に設定するためのスクリューとスプリングワッシャーを含みます。
取り付け:
-フランジを介してキャップネジ
で上から-溝付きナットを使用してフィクスチャの穴の下
から、フランジに対して溝ナットを締め付けた上から
付属品(パックに含まれていません):
-クランピングアーム6829SP
-溝付きナット6829N
- クランピングスクリュー6880
注意:
フランジの取り付け穴は、ねじフランジ番号 6828GFと同じです。
潤滑空気でのみ操作してください。
---
