ダイヤフラム式圧力スイッチ 901XL

低圧

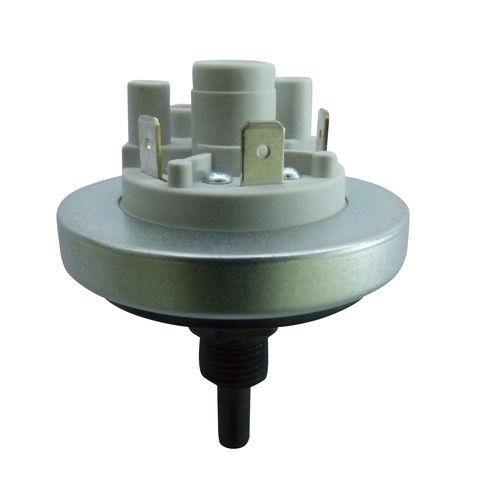

限界気圧または液体レベルを迅速かつ確実に決定する必要がある場合は、純粋に機械的な膜制御圧力スイッチは経済的なセンシングおよびスイッチングソリューションです。 ディップチューブ上に構築され、最小レベルと最大レベルを迅速に検出し、バルブまたはポンプのスイッチオフとオンまたはアラームが液体レベルに応じて発生します。 圧力計は媒体と接触しないため、この測定方法は食品業界および飲料業界の液体レベルの測定に適していますが、工業用オーバーフロー流域や廃水処理のスラリーにも耐えます。 低い液体レベルでのより正確なスイッチングポイントも、ますます要求されています。 この目的 のために、圧力スイッチ901XL（図）は、3mbarから50mbarまでの永久に設定されたトリップ圧力を提供し、工場出荷時に所望の値に設定されています。 つまり、約 3cmの静水圧ヘッドからそれぞれ最低ガス圧力や液体レベルを検出できます。 標準スイッチング差動は、範囲の開始時に1.5mbar、範囲の終了時に15mbar、スイッチポイント許容帯域が10 ％ です。 この新しい圧力スイッチは、わずかな圧力でもスイッチ接点を確実に作動させる、より大きな膜面積を備えています。 これは、AgNiの実行では最大 6A / 240VACまでの抵抗負荷、または金メッキ実行では最大 100mA / 24VACまたは30mA / VDCの低電圧範囲で切り替えることができます。 AgNiでは最大 10A / 240VACまでの特別な設計が可能です。
