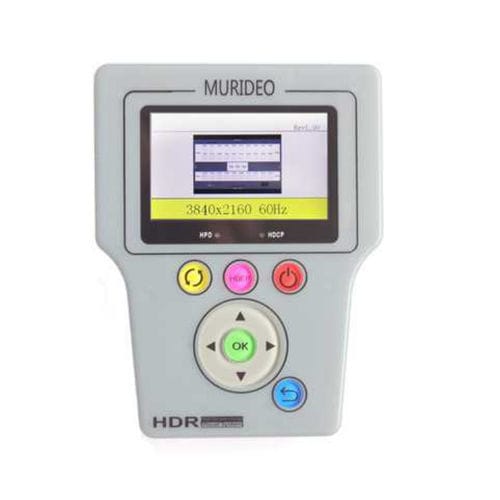

信号分析器 SIX series

オーディオテスト用カラー

最大40GbpsのあらゆるHDMI/DVI信号を解析 (7680x4320P60) 最大40GbpsのHDMI/DVIケーブルのテスト、フルTMDSテスト 最大40Gbpsのビデオコンテンツとフォーマット情報の表示 HDMI分配システムをピクセル単位で時間（分、時間、日）経過とともに分析・レポート可能 オーディオの信頼性テスト（2チャンネルとマルチチャンネル） 高度なEDID解析とツール EDIDの読み込み、書き込み HDR信号とメタデータの解析 インフォフレームのレポートと分析 HDCPテスター - 2.3, 2.2, 1.4, なし 8K@60 4:2:0 10ビット最大解像度 フィックスド・レート・リンク（FRL） 色空間選択可能 フルレンジRGB (0-255) スマップRGB（16-235） YC444、422、420 (16-235) 自動検出（EDIDを読み込む - ディスプレイの優先フォーマット） 高ビット深度 - 8、10、12、16ビット/ピクセル対応 HDR（ハイダイナミックレンジ）対応 複数のHDRメモリ HDR 10、10+に対応 HLG ドルビービジョンテスト カスタムHDRメモリ BT.2020広色域（WCG）対応 HDCPコンテンツタイプ選択可能 タイプ0 - タイプ0のコンテンツは、HDCPのどのバージョン（1.Xまたは2.X）でも通過することができます（1080Pのように、すべての1080Pコンテンツはタイプ0です タイプ1 - タイプ1のコンテンツは必須です。 HDCP UHDムービーはタイプ1です。 スクランブルモード選択可能 TMDSのキャラクタレートが340Mcsc以上（10.2Gbps以上）の場合は1を選択します。 TMDS Character Rates <340Mcsc (10.2Gbps未満)をテストする場合は、0を選択してください。 注：EMI/RFI低減のためのスクランブル。スクランブルは、TMDSチャネル0、1、2の3つのデータチャネルすべてで行われます。TMDSクロックチャンネルにおけるEMI/RFI低減は、クロック周波数を1/4に下げ、クロック振幅を小さくすることで実現されます。デフォルトでは、HDMI 2.0では、3.4Gbps以上6.0Gbps以下のTMDSビットレートでスクランブルが有効になっています。ソースとシンクの両方がサポートしている場合、ソースは3.4Gbps以下のTMDSレートでスクランブルを有効にします。
