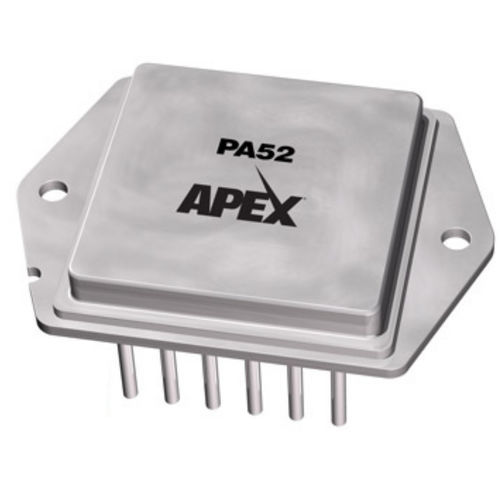

パワーアンプ PA52

電圧オペレーショナルハイブリッド

PA52 は 40A（80A PEAK）、200V のパワーオペアンプで、90kHz の電力帯域幅と 50V/µs のスルーレートを特徴としています。この大電流出力、帯域幅、スルーレート、400Wの内部消費電力の組み合わせにより、PA52はセミキャップ機器市場のアプリケーションをターゲットとしています。 PA52のもう1つの優れた特徴は、アンプの小信号部を大電流出力段よりも高い電圧で動作させる昇圧電圧入力です。アンプは、大電流で電源レールに近い線形スイングを達成するようにバイアスされ、非常に効率的な動作を実現します。 PA52AはAグレードで、オフセット電圧と電圧スイングの性能を強化しています。PA52シリーズは、電気的に絶縁されたハーメチックシールの12ピンPowerDIPメタルパッケージに収められたハイブリッド製品設計です。負荷がかかった状態での連続動作には、適切な定格のヒートシンクを推奨します。
