パワーアンプ PA7 series

オペレーショナルハイブリッド絶縁

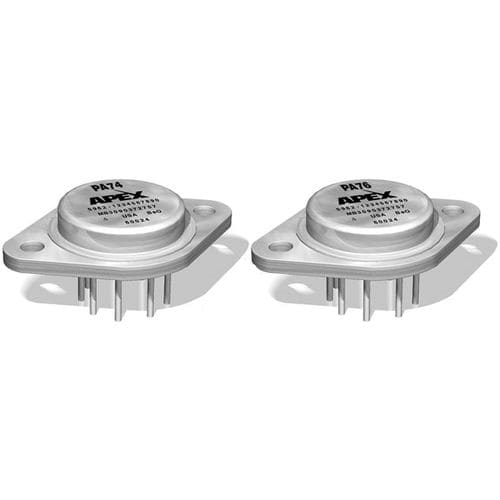

PA74は、5V～40Vの単一電源で2.5A×2の連続出力電流を特徴とするデュアルパワーオペアンプです。PA74の製品設計は、電気的に絶縁されたハーメチックシールの8ピンTO-3メタルパッケージに2つのICを配置することで、モノリシック技術とハイブリッド技術の両方を利用しています。その結果、基板ごとに複数のアンプを必要とするアプリケーションやブリッジ・モード構成のためのコスト効率の高いソリューションが実現しました。 PA74を構成するICは、望ましい入出力特性を達成するために、デュアル入出力段で設計されています。入力段は、出力段を駆動する単一IC上のデュアル・パワー・アンプを利用しています。出力段は非反転ユニティ・ゲイン・バッファー構成となっている。アンプの出力段も安定性のために補償されていますが、ユニティ・ゲイン・フォロワーとしての使用は推奨されません。 PA74A は A グレード・バージョンで、3A×2 の出力電流を供給し、オフセット電圧と電圧スイングの性能が強化されています。PA74Mは、非準拠のミリタリー・グレード・バージョンです。
