電流アンプ SA57

電圧ハイブリッドDSP

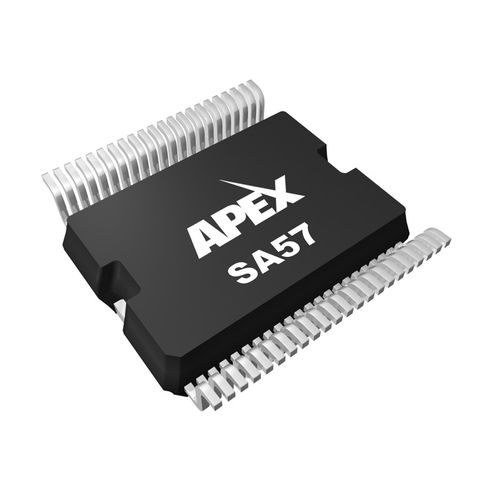

SA57は、最大17Aの出力電流を供給可能な低コスト、60V、パルス幅変調（PWM）モータ・ドライバICです。モノリシックなシングルパッケージ・ソリューションであるSA57は、低電流デバイスと400V以上の電圧で動作する高コスト・ドライバの間の市場において、ブラシ型DCモータを駆動するための高水準の集積化を実現します。SA57AHUは、MCUまたはDSPと組み合わせることで、シームレスなデジタル・インターフェイスが可能です。プロセッサからの直接信号により、トップ側とボトム側の出力FETを個別に制御できます。 SA57の熱と短絡のモニタリングが提供され、マイクロコントローラが適切なアクションを取るためのフォルト信号を生成します。さらに、サイクルごとの電流制限により、マイクロコントローラから独立したユーザー・プログラマブルなハードウェア保護が提供されます。出力電流は、革新的な低損失技術を使用して測定されます。 ヒートスラグ内蔵の44ピンHSOPパッケージに収められたSA57は、優れた熱性能と薄型表面実装パッケージの利点のバランスを提供します。
