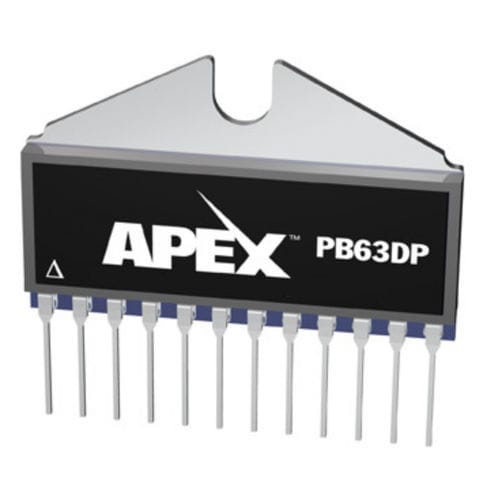

信号アンプ PB63

パワー電流計装用

PB63は、フラット・パネル・ディスプレイ検査システムのパターン・ジェネレータ、半導体PPS V/Iソース、産業用インクジェット・プリンタのプリント・ヘッド・ドライバ・エレクトロニクスなどの高電圧機器で使用するために、最大1,000V/µsのスルー・レートと1MHzの電力帯域幅を実現するように設計された高密度デュアル・チャネル・パワー・ブースター・アンプです。PB63は、汎用の小信号オペアンプと組み合わせて使用することで、設計の柔軟性を最大化します。 ユーザー定義のドライバーとブースターの組み合わせにより、電圧と電流のゲインを調整し、精度、オフセット、入力ノイズ、セトリング時間を最適化します。パワー・ブースターのデュアル・チャンネル設計により、各ブースター・チャンネルを異なるパラメータで動作する個別の小信号アンプと組み合わせることができ、回路レイアウトの柔軟性がさらに広がります。PB63は、一部のアプリケーションでは小信号ドライバなしで使用でき、適切に機能するために電流制限抵抗を外付けするだけで済みます。 PB63AはAグレード・バージョンで、オフセット電圧と入力バイアス電流の分野で性能が向上しています。チャンネルあたりの出力電流も、ベース・モデルのPB63の「ピーク」2Aの性能に対して、標準2Aに向上しています。
