信号アンプ PB50

パワー電流電圧

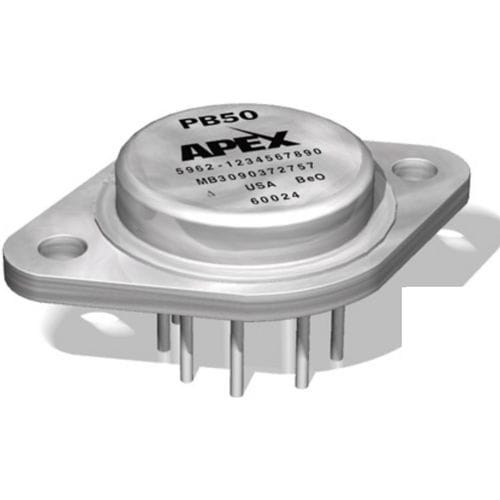

PB50は2A、200Vのパワー・ブースター・アンプで、小信号の汎用オペアンプに電圧ゲインおよび電流ゲインを提供するように設計されています。PB50パワー・ブースターをドライバ・アンプのフィードバック・ループ内で使用することにより、ドライバの精度とブースターの拡張出力電圧範囲および電流能力を併せ持つコンポジット・アンプが得られます。PB50は、アプリケーションによってはドライバー・アンプなしで使用することも可能で、適切に機能させるために電流制限抵抗を外付けするだけです。 ほとんどのドライバ/ゲイン構成では補償は不要ですが、外付けコンデンサ1個で実現できます。パワー・ブースターは非常にシンプルに構成できますが、ドライバー・アンプ、電流制限、電源電圧、電圧利得、補償の選択により、非常に大きな柔軟性が提供されます。 PB50は、電気的に絶縁されたハーメチック・シールの8ピンTO-3メタル・パッケージに収められたハイブリッド製品設計です。対象となるアプリケーションは、高電圧計測器、静電変換器、偏向、プログラマブル電源などです。
