信号アンプ PB51

パワー電流電圧

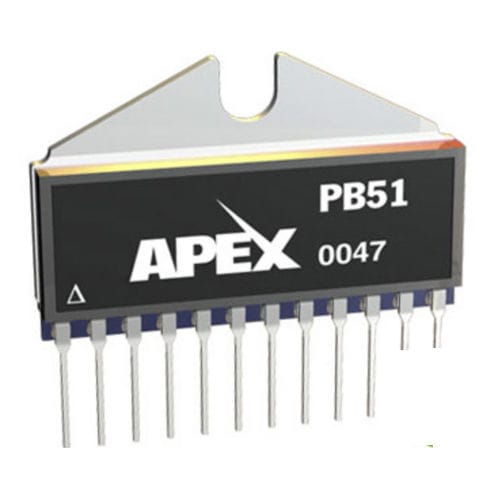

PB51は1.5A、300Vのパワー・ブースター・アンプで、小信号の汎用オペアンプに電圧と電流のゲインを提供するように設計されています。ドライバー・アンプのフィードバック・ループ内でPB51パワー・ブースターを使用することにより、結果として得られる複合アンプは、ドライバーの精度とブースターの拡張出力電圧範囲および電流能力を備えています。PB51は、アプリケーションによってはドライバ・アンプなしで使用することができ、適切に機能するために電流制限抵抗を外付けするだけで済みます。 ほとんどのドライバ/ゲイン構成では補償は不要ですが、外付けコンデンサ1個で実現できます。パワー・ブースターは非常にシンプルに構成できますが、ドライバー・アンプ、電流制限、電源電圧、電圧利得、補償の選択により、非常に大きな柔軟性が提供されます。 PB51は、省スペースの電気的に絶縁された12ピンPowerSIPパッケージに収納されたハイブリッド製品設計で、高密度回路基板レイアウトに適しています。ターゲット・アプリケーションには、高電圧計測器、静電変換器、偏向、プログラマブル電源などがあります。 PB58AはAグレード・バージョンで、出力電流（2A）、スルー・レート（75V/µs）、オフセット電圧の性能が強化されています。
