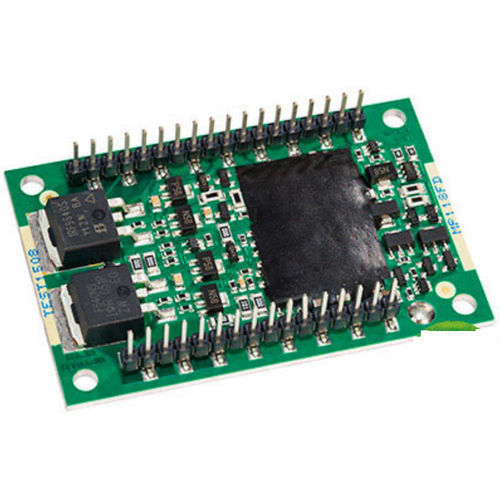

電流アンプ MP118

オペレーショナル測定温度用

MP118は、低静止電流、高電力損失のオペアンプで、過電流シャットダウンを含む数層の新しいオンボード回路保護を統合しています。フットプリントがわずか26cm2（4in2）のオープンフレーム製品フォームファクタとして設計されたMP118FDは、わずか25mAの静止電流を示し、100Wの内部電力損失が可能です。温度シャットダウンと外部シャットダウンに加え、このデバイスは、過電流制限機能を、過電流状況に置かれたときにデバイスの出力ドライバーを完全にシャットダウンする機能に置き換える新しい工夫を施しています。これにより、過電流や危険な電力散逸による過度のストレスからパワーアンプを保護することができる。オンボードの温度監視回路も新しいもので、MP118は、永久的なダメージが発生する前にシステムをシャットダウンすることができます。電気的性能に関しても、MP118は期待を裏切りません。本製品は200Vまでの電源に対応し、10Aの連続出力電流、または12Aのピーク出力電流が可能で、140kHzの電力帯域幅を持っています。 過電流シャットダウン保護 2本の電流センス・ラインは、電流センス抵抗に直接接続します。過電流保護が正しく動作するには、図 6 に示すように、ピン 28 をアンプ出力側に接続し、ピン 27 を電流センス抵抗 RLIM の負荷側に接続する必要があります。この接続により、アンプ内部の損失だけでなく、ソケットやはんだ接合によって形成される寄生抵抗 RP もバイパスされる。電流センス抵抗は、図に示された場所以外の出力回路のどこにも配置することはできません。電流センス抵抗の値
