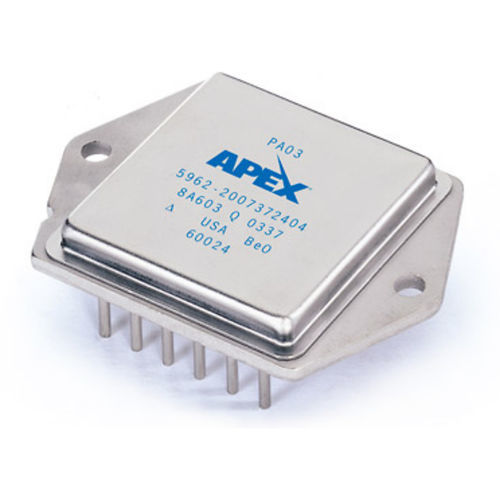

パワーアンプ PA03

オペレーショナルハイブリッド高圧電流

PA03は、30A、150Vのパワー・オペアンプで、銅製のMO-127 12ピン・メタルPowerDIPパッケージにより、500Wの内部電力損失を実現します。銅の優れた熱伝導性により、大幅に高い定格電力を実現し、ピン数により制御機能が追加されています。 PA03は革新的な電流制限回路を内蔵し、内部消費電力をパワートランジスタの安全動作領域に近似した曲線に最小化します。35Aの内部電流制限は、基板温度が上昇すると電流制限を減少させるサーマル・センシングによって補完されています。さらに、サブ回路が実際のジャンクション温度をモニターし、10ミリ秒以下の応答時間で電流制限をさらに下げ、ジャンクション温度を175℃に保ちます。 PA03Aは、オフセット電圧、バイアス電流、オフセット電流の分野で強化された性能を提供するAグレード・バージョンです。
