プレート式熱交換器 Schmidt® SIGMA
液体/液体液体/ガスガス/ガス

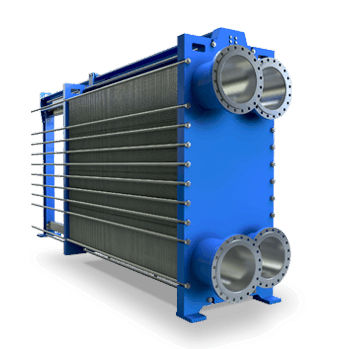

プレート式熱交換器 - Schmidt® SIGMA  - API Schmidt-Bretten, API Heat Transfer group - 液体/液体 / 液体/ガス / ガス/ガス
プレート式熱交換器 - Schmidt® SIGMA  - API Schmidt-Bretten, API Heat Transfer group - 液体/液体 / 液体/ガス / ガス/ガス
プレート式熱交換器 - Schmidt® SIGMA  - API Schmidt-Bretten, API Heat Transfer group - 液体/液体 / 液体/ガス / ガス/ガス - 画像 - 2
プレート式熱交換器 - Schmidt® SIGMA  - API Schmidt-Bretten, API Heat Transfer group - 液体/液体 / 液体/ガス / ガス/ガス - 画像 - 3
お気に入りに追加する
商品比較に追加する


特徴

タイプ
プレート式
液体
液体/液体, 液体/ガス, ガス/ガス
素材
ステンレススチール製, チタン製, ニッケル製
その他の特徴
コンパクト, 高圧, 水冷却, 公衆衛生, 低圧, ガス冷却器, 高性能, 空冷式, 耐腐食性, オーダーメイド, 耐海水性, 高温, 凝縮式, 腐食性流体, 水冷式
応用
マリン用, 工業用, 粘性製品, 食品産業用, 排水用, 低温殺菌プロセス用, 紙産業用, 排気ガス用熱回収用, プラスチック産業用, ヒートポンプ用, 化学産業用, 製薬産業用, 石油化学工業用, 気化, 冷蔵用, 油圧装置用, 脱塩用, 水処理用, 食品および飲料産業用, プール用, 表面用
出力

最大: 10,000,000 W
(34,121,400 BTU/h)

最少: 0 W
(0 BTU/h)

作動圧力

最大: 30 bar
(435.11 psi)

最少: 0 bar
(0 psi)

温度

最大: 200 °C
(392 °F)

最少: -40 °C
(-40 °F)

詳細

プレート式熱交換器は、固定プレートと可動プレッシャープレートの間に積み重ねられた波形プレートを使用する。実質的にすべての材料が伝熱に使用されるため、プレート式熱交換器は小さな設置面積で大量の有効伝熱面を持つことができる。プレート式熱交換器が、5倍の大きさのシェル&チューブと同じ熱容量を持つことも珍しくありません。当社のプレート式熱交換器は、長期的な性能と顧客満足度を確保するために、優れた設計機能を取り入れています。 パフォーマンスノート 各プレートに押される独特な波形パターンは全体の表面にわたる乱流そして優秀な流動配分を保障することによって最も高い全面的な熱伝達率を作り出します 本当の向流の流れおよび高い熱伝達率は私達の版の熱交換器が近い温度の接近の条件を経済的に扱うことを可能にします 最高品質のガスケットがプレートの溝に正確にフィットし、確実なシールとメンテナンスの容易さを実現します。 優れたクリップ式ガスケット設計により、ユニットを閉じる際の適切なフィットを保証します。 二重シール設計により、2つのプロセス流体が混合する可能性を防ぎます。 亜鉛メッキのハードウェアにより長寿命を実現 全ボルト締め構造で保守が容易 流体の滞留量が少ないため、加熱や冷却の需要に素早く対応でき、高価なプロセス流体のコストを削減できます。 より大きな容量や全く新しいアプリケーションのために容易に拡張可能 産業、HVAC、電力、または食品産業用途向けに、さまざまなプレートサイズをご用意 産業用、HVAC、電力、食品産業用など、さまざまなプレートサイズがあります。

---
