CAOソフトウェア TcpTUNNEL CAD

パッド印刷調整用3D

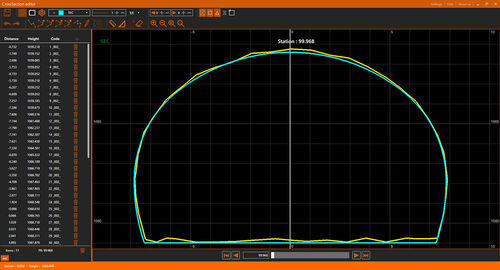

TcpTunnelなどを搭載したトータルステーションで計測したトンネル測量データを処理するCADアプリケーションです。 TcpTunnel CADでは、ポイントやアライメントから断面を計算し、フィルタリングや編集が可能で、ポリラインで描かれたトンネルのテンプレートと比較することができます。また、複数のカスタマイズ オプションを使用して、シングルまたはシート モードでプロファイルを描画したり、トンネルの 3D モデルを生成したりすることもできます。 また、このアプリケーションでは、インフレーションやオーバーエクスカベーションのエリアやボリュームを計算し、レポートを作成して印刷したり、さまざまなフォーマットにエクスポートすることができます。 すべてのプロジェクトには、水平・垂直方向の位置合わせ、トンネルテンプレート、ポイントファイル アライメント、トンネルテンプレート、ポイントファイルで構成されています。 LandXML、Trimble TXL.などの様々なファイルフォーマットをサポートします。 などの異なるファイルフォーマットをサポートしています。 テンプレート テンプレートは、パラメータまたはCADでポリラインを選択することで定義できます。 CADのポリラインを選択することもできます。異なるテンプレートをアライメントの間隔に適用し テンプレートを適用して寸法を補うことができます。 寸法を補うことができます。 断面図作成 測定された断面は、点から計算することができます。 測定された断面はポイントから計算され、個別モードまたはシート単位で描画することができます。 シート単位での描画も可能です。 プロジェクトと実測断面の違いや、駅、高さ、面積などを 駅、高さ、面積などを表示することができます。測定された断面の3Dビューを作成することができます。 線図として3Dビューを作成することができます。
