ビューアソフトウェア Tcp TUNNEL Scan

CAOデザインポジショニング

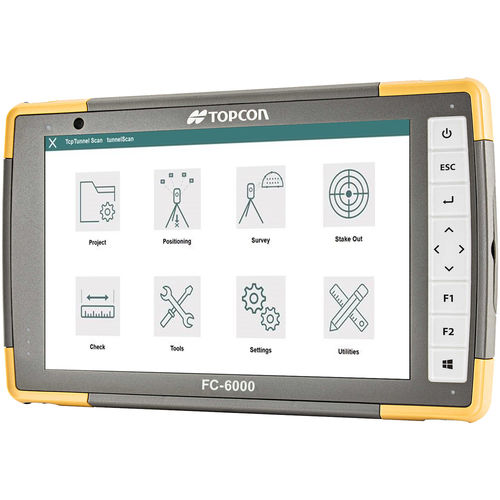

TcpTUNNEL Scanは、スキャニング・ロボティック・トータルステーションTOPCON GTL-1000に接続されたWindowsタブレットにインストールされます。 このソフトウェアは、トンネルのヴォールトや切羽のスキャンを指示し、その点群を強力な3Dビューアに表示します。高精細なトンネル断面図が計算され、アンダーブレイクやオーバーブレイクのエリアを表示して、トンネルの設計と比較することができます。画面上のプロファイルの任意のポイントを選択すると、レーザーポインタがトンネル内の位置を示し、その逆も同様です。 TcpTUNNEL Scanは、次の発破掘削シーケンスのためのドリルホールのポイント、テンプレート上のポイント、ロックボルト、路面など、トンネル前面のステイクアウトを容易にします。 プロジェクトの定義 各プロジェクトは、水平方向と垂直方向のアラインメント トンネルの設計と点群によって定義されます。 クラウドを使用しています。データは、CAD図面から抽出したり またはLandXML、IFC、その他のフォーマットからインポートできます。 位置決めとオリエンテーション 測定器は、座標、角度、または切除によって位置決めと方向付けを行う必要があります。 座標、角度、または切除することができます。また、以下のように取得することもできます。 トプコンのMAGNET® Fieldデータ収集ソフトウェアで実行された現在の位置決めを MAGNET® Fieldデータ収集ソフトウェアを使用します。 データ収集 TcpTUNNEL Scanは、トンネルのヴォールトやフェイスのスキャンを制御します。 TcpTUNNEL SCANは、トンネルのヴォールトや切羽をスキャンし、オプションでステーション 範囲や距離によるフィルタリングも可能です。パワフルな3Dビューアで 点群の確認や計測値のチェックが可能です。
