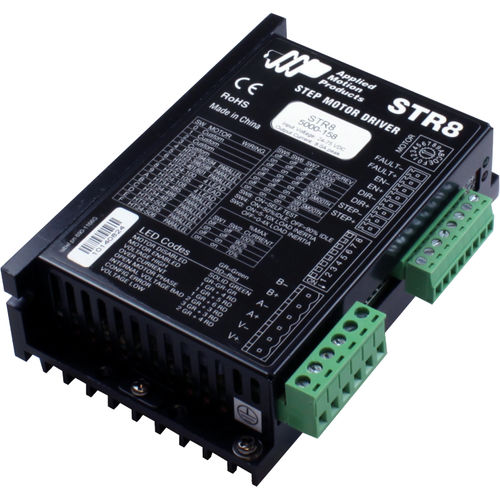

ステッピングDC ドライブ STR series

2位相コンパクト

- 電子制御式ダンピング（アンチ・レゾナンス） - マイクロステップ＆マイクロステップエミュレーション - セルフテスト用動作プロファイル内蔵 - ステップ＆方向入力 - CWパルス/CCWパルス動作 - アイドル電流低減 - 選択可能なデジタル入力フィルタ STR8は、2相ステッピングモーターの基本的なステップ＆ディレクション制御を必要とするOEMアプリケーションに最適な、コンパクトでパワフルなデジタルステップ＆ディレクションドライブです。STR8は、最大8A/相の電流をステップモーターに出力し、ドライブとモーターの両方の性能を最適化するために選択されたさまざまな2相ステップモーターに対応します。 STR8の特徴は、高度なマイクロステップ性能と反共振を利用した高度な電流制御です。アンチレゾナンスは、モーターやシステムの共振を電子的に減衰させ、広い回転数範囲でモーターの滑らかさとトルクを向上させます。 STR8は、「ステップ＆ディレクション」と「パルス／パルス」の2つの制御モードで動作します。この2つのモードの選択は、ドライブのカバーの下にあるジャンパーを動かすことで行います。STR8は、1.8°ステップモータで最大20,000ステップ/rev（1/100ステップ）のマイクロステップが可能で、さらに指令パルスが低解像度の場合には、ステップモータをマイクロステップさせることができます。この機能を「マイクロステップ・エミュレーション」と呼びます。ドライブの設定は、モーターの選択、動作電流、アイドル電流、ステップ分解能など、すべてディップスイッチとドライブ側面のロータリースイッチで行います。
