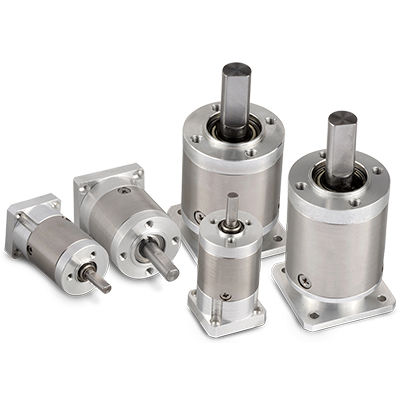

同軸歯車減速機 PH Mini series

超小型精密ステンレススチール製

組立済み遊星ギアボックス付き小型モーターと一体型モーター - 真のプラネタリーデザイン - 精密にカットされたギア - 長寿命のためのオールメタル構造 - 高トルクと正確な位置決め - 小型モーターに対応したミニチュアデザイン - 小型ながらトルクとイナーシャのマッチングに優れる - 小型ステップモーターやTSM11 StepSERVO内蔵モーターとの組み合わせに最適 小さくても頑丈 PHミニギアヘッドは、NEMA8、11、14フレームサイズの小型ステップモータおよびStepSERVOモータに使用できるように設計されています。PHミニギアヘッドは、小型のモータと組み合わせても、組み合わせたギアモータの外形寸法に影響を与えないように設計されています。PHミニギアヘッドは、22、28、35mmの3種類のフレームサイズがあります。 - 22 mm PHギアヘッドは、NEMA 8ステップモータに取り付けられます。 - 28 mm PHギアヘッドは、NEMA 11ステップモータおよびTSM11ステップサーボ統合モータに取り付けられます。 - 35 mm PHギアヘッドは、NEMA 14ステップモータに取り付けられます。 耐久性と性能を追求したオールメタル構造 PHミニギアヘッドは、耐久性を高めるために、全鋼製のギアトレイン、ステンレス製のハウジング、アルミニウム製のフロントとリアのフランジを採用しています。ギアボックスの各部品は、最終的に減速機に組み立てる前に、厳しい公差で精密機械加工されています。その結果、ギアヘッドは最大6,000rpmの入力速度に対応し、最小限のバックラッシュで高い出力トルクを得ることができます。 - 全鋼製のギアトレインと出力軸 - 最大6,000rpmの入力速度 - 最小限のバックラッシュ
