DC/DC電源 IAP150T060H SixPac™

スイッチングショート防止機能付オ－プンフレーム

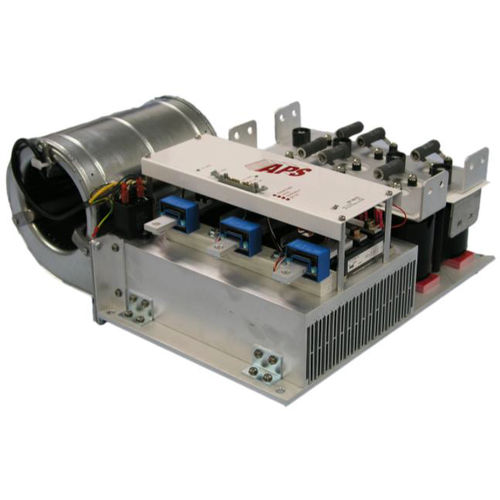

IAP150T060H SixPac™ 三相インバータ 説明 Applied Power SystemsのSixPacTMは、設定可能なIGBTベースのパワーステージで、モータ制御、電源、UPSまたはその他の電力変換アプリケーション用のコンバータ、チョッパー、ハーフブリッジ、またはフルブリッジ、または3相インバータとして使用できます。 パワーアセンブリ用のIGBTは、強制空冷式または水冷式ヒートシンクに取り付けられています。 スイッチング・デバイスは、低インダクタンスの積層バスを介してコンデンサ・バンクとインターフェースします。 ゲート・ドライブ・ボードは、過電圧、過電流、低電圧ロックアウト、過熱、短絡保護などの保護機能とともに、シンプルなユーザー・インターフェースを提供します。 アプリケーション特性に応じて、SixPacTMは最大800VDCのDCバス電圧および20KHzを超えるスイッチング周波数での動作に適しています。 特長が含まれます • 高性能IGBTインバータブリッジ • 障害監視および保護機能を備えた統合ゲートドライブボード • システムステータス/トラブルシューティングLED、適切な動作を確認または監視します • 絶縁された低レベル（100:1）、DCバス電圧のアナログ帰還 • 絶縁ゲートドライブ電源 • 低インダクタンス積層バス • 出力電流測定およびフィードバック • 優れた短絡保護およびシュートスルー防止
