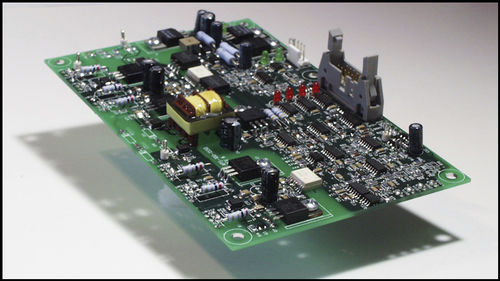

IGBTグリッド ドライバー BAP-1551

絶縁

BAP-1551 ハーフブリッジIGBTドライバ ゲートドライブボードアプリケーションノートとデータシート の特徴 • ハーフブリッジ回路の駆動に必要なすべての電力が含まれています • 短絡および過電流保護 • 過電圧および低電圧ロックアウト保護 • 過温度保護 • DCリンク電圧センシング • I/Oコネクタから入手可能な保護およびセンシング情報のフルセット • 内蔵デッドタイム生成 BAP-1551絶縁ゲートバイポーラトランジスタ（IGBT）ゲートドライブボード（GDB）は、このデータシート/アプリケーションノートで説明されている安全で信頼性の高い絶縁型を提供します制御ロジックとIGBTベースのパワー段との間のインターフェースです。 最小限の開発時間とコストで、最大3つのデュアルIGBTを並列に搭載した単相ハーフブリッジインバータは、以下で説明する技術を使用して設計および構築できます。 2つのハーフブリッジインバータをフルブリッジとして構成し、3つのハーフブリッジを組み合わせて3相システムを作成できます。 通常、モータコントローラ/インバータ設計の中で最も信頼性の低い部分はパワー段です。 ほとんどの場合、すべてのケースではないにしても、これはパワー半導体の制御が不十分であるためです。 APS IGBT GDBは堅牢な設計（図1ブロック図を参照）で、2つの形式の過電流保護、DCリンク過電圧保護、過熱保護、および低電圧ロックアウトなど、信頼性の高い電源段を確保するために必要な保護機能を提供します。 また、制御ロジックへの帰還信号として、出力電流、DCリンク電圧、およびヒートシンクに取り付けることができる温度センサー・インターフェースをアナログでリアルタイムに表現します。
