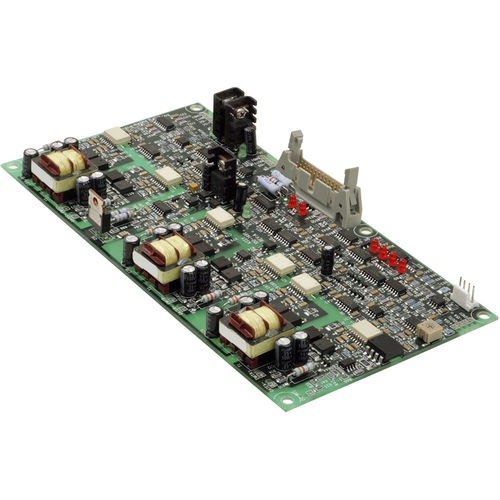

IGBTグリッド ドライバー BAP-1491

SCRオプトアイソレータ絶縁

BAP-1491 3相およびフルブリッジインバータ用フルブリッジIGBTドライバゲートドライブボード の特徴 • 4つの個別SCRゲートドライバを含む • シングル24VDC入力 • 光絶縁型カスタマーインターフェース • SCR短絡検出オプション • オンボードスナバオプション • 堅牢性設計（Mil-STDショック＆バイブ） •60または400Hzの操作 アプリケーション •ACトランスファースイッチ •ヒーターコントロール •ソリッドステートAC スイッチ •エレクトロメカニカル •スイッチの交換 は、BAP-1491絶縁ゲートバイポーラトランジスタ（IGBT）ゲートドライブボード（GDB）データシート/アプリケーションノートは、制御ロジックとIGBTベースのパワー段との間で、安全で信頼性が高く、絶縁されたインターフェースを提供します。 最小限の開発時間とコストで、以下で説明する技術を使用して効果的なインバータを設計し、構築することができます。 通常、インバータ設計の中で最も信頼性の低い部分はパワー段です。 ほとんどの場合、すべてのケースではないにしても、これはパワー半導体の制御が不十分であるためです。 APS IGBT GDBは堅牢な設計（図1ブロック図を参照）で、2つの形式の過電流保護、DCリンク過電圧保護、過熱保護、および低電圧ロックアウトなど、信頼性の高い電源段を確保するために必要な保護機能を提供します。 また、制御ロジックへの帰還信号として、各位相出力電流、DCリンク電圧、およびヒートシンクに取り付けることができる温度センサー・インターフェースをアナログでリアルタイムに表示します。
