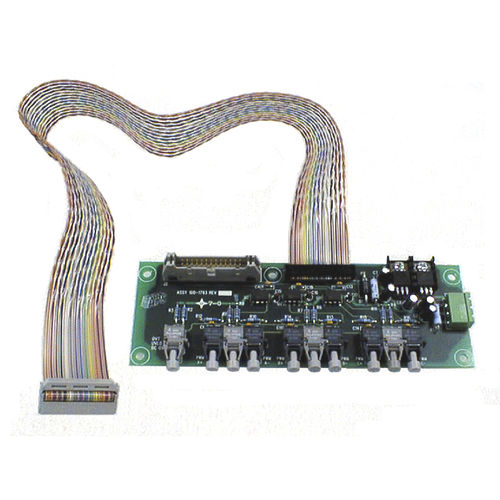

光ファイバー用インターフェイス カード BAP-1793

POW-R-PAKドライバボード用BAP-1793 光ファイバインターフェースボード AP-1793 三相光ファイバインターフェースボードは、お客様が用意したコントロールボードとPOW-R-PAKパワーステージの間にノイズ耐性インターフェースを提供します。 制御ボードから光ファイバボード（FOB）へのPWM制御信号、およびFOBから制御ボードへの障害信号は、光ファイバケーブルを介して送受信されます。 これにより、ハードスイッチされたパワーエレクトロニクスユニットに近接して発生する静電気および電磁干渉の影響を最小限に抑えることができます。 このボードには、5 Mbaud で通信する 6 つの光レシーバ (HFBR-2521) が搭載されており、それぞれが制御する IGBT の伝導状態を制御します。 受信機に存在する光は、関連する IGBT をオンにします。 IGBTは、ライトが除去されるまで、またはPOW-R-PAKゲート駆動ボード（GDB）によって障害が検出されるまで点灯したままになります。この時点で、GDBは適切な光ファイバトランスミッタ（HFBR-1521）を介してラッチオフし、障害を告知します。 通信する障害がない場合、FOB の光ファイバトランスミッタからお客様提供のコントロールボードに光が点灯します。 これにより、障害信号が接続されていない場合に POW-R-PAK をラッチオフするフェールセーフ状態になります。
