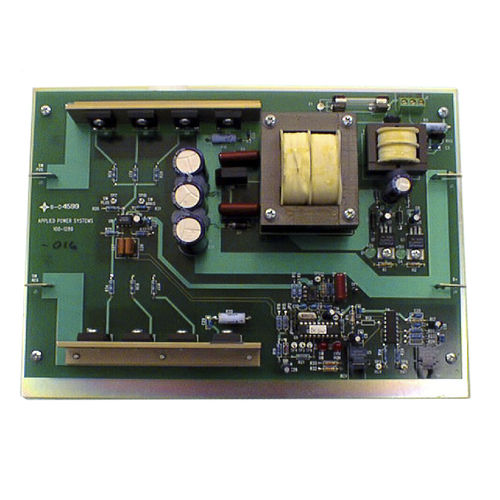

SCRグリッド ドライバー BAP-1289

シリコン

BAP-1289 SCRゲートドライバボード 絶縁型高電圧SCRゲートドライバボード の特徴 • 直列スタックまたは並列構成の複数のデバイスをドライブする • 完全な電気絶縁 • 光ファイバカスタマーインターフェース • ユーザー定義可能な光ファイバ出力 • ピークゲート電流 •10 A/uS dI/dT ゲート電流 • パルストランスの絶縁 • 高電圧コロナ耐性 > 15Kv • 高オープン回路ゲート電圧 • オンボード電源 • シリーズSCRスタック • パラレルSCRアレイ • AC転送スイッチ • 中～高電圧電源 •高エネルギー物理学用整流器 • パルス電力システム AP-1289は、単一または複数の高電圧SCRデバイスを制御するための完全で信頼性の高いターンキーソリューションを提供します。 大電流FETアンプは、各SCRゲートに直接ドライブする個々のパルストランスを駆動します。 これらのカプセル化された、コロナ耐性、高電圧パルストランスは、供給された高電圧シリコンワイヤと容易にリンクされ、複数のSCRを直列スタッキングして高電圧動作を得ることができます。 標準Hewlett-Packard™ 光ファイバカプラは、駆動されるSCRとお客様の制御エレクトロニクスとの間で、本質的に安全なインターフェースと事実上無限のノイズ耐性を提供します。 オンボードマイクロコントローラは、SCRゲート信号のタイミングと制御を水晶制御精度で行い、駆動されるSCRの高精度位相制御を可能にします。 オンボード電源は120VAC入力を受け入れ、ロジック制御、光ファイバインターフェース、ゲートドライブに必要なすべての電力を生成します。
