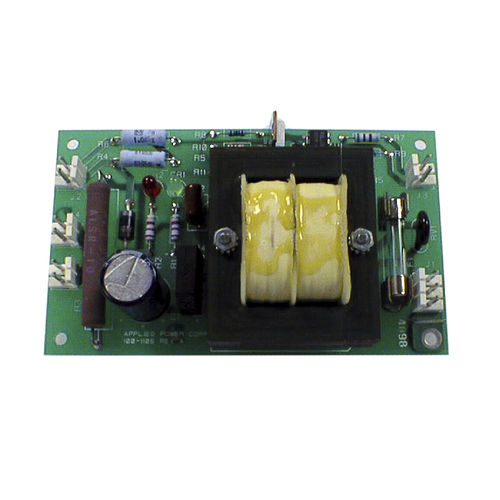

SCRグリッド ドライバー BAP-1106

単一大面積サイリスタデバイス用のBAP-1106 SCRゲートドライバボード AP-1106は、単一の大面積サイリスタデバイスを駆動するための完全なフィールドテストされたターンキーソリューションを提供します。 このドライバは、ロジック・レベル制御入力を受け入れ、SCRゲートに絶縁されたDCドライブ電流を供給し、最大100mmサイズのデバイスをハードドライブで駆動できます。 出力ゲート駆動信号は、高速立ち上がりリーディングエッジ電流パルス（通常は5A/µSec）をSCRゲートに生成するパルス形成ネットワークを介して印加され、デバイスのdi/dt能力を最大化し、適切なSCRターンオンを保証します。 オンボード115VAC電源は、SCRを駆動するために必要なすべての電力を供給し、AC入力と駆動されるSCRの間にトランスを絶縁します。 高速フォトカプラは、お客様が提供するロジック・レベル信号とSCRを絶縁します。 LEDインジケータは、電源オンとSCR ONのステータスを表示します。 設置面積が小さいPCBアセンブリは、わずか3.0インチX 5.0インチです。
