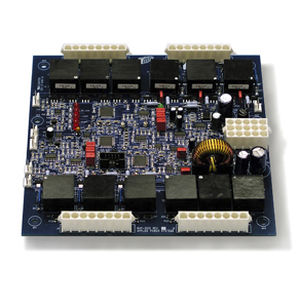

SCRグリッド ドライバー BAP-3012

BAP-3012 12パルスSCRドライバ の特徴 -12個のパルスAC-DCコンバータとAC位相コントローラを完全に制御- ブリッジ電流を+/-2％以内にマッチング -出力電圧リップルと入力高調波を低減 -オンボード電流制限ポットで電流モード動作が可能 -半導体デバイスの過熱保護 を提供-ハードDCゲート焼成を提供し、大面積デバイスの焼成に適しています -オンボード診断LEDインジケータが含まれています BAP-3012は、SCR制御用の最新世代の12個のパルスゲート焼成ボードです。 標準BAP-3012機能は、並列または直列に接続されたSCRブリッジを駆動する堅牢で信頼性の高い動作を提供します。 BAP-3012の標準機能は次のとおりです。 インスタント抑制 位相損失抑制 ソフトスタート＆ソフトストップ機能は、 最大600VAC オンボード診断LEDインジケータのACメイン電圧を制御する オンボード電流制限制御 +/-2％へのパラレルブリッジ電流のアクティブバランシング BAP-3012は、あらゆる電力レベルの産業用/商用電源用の完全なSCR焼成制御を提供し、ハード焼成ゲート駆動電力を提供し、16mmから100mmまでの大きなSCRを制御する。 BAP3012では、12個のパルス・コンバータに固有の利点を活用できます。 これらのトポロジーは、非常に低い出力電圧リップルを提供し、入力高調波歪みを最小限に抑えます。 ただし、デュアル・ブリッジ・トポロジーを十分に活用するには、各ブリッジの電流出力を適切にバランスする必要があります。 BAP-3012を使用しない場合、トランスの2次電圧にわずかなミスマッチ（0.5％）が生じると、パラレル・ブリッジ間の電流不均衡が生じる可能性があります。
