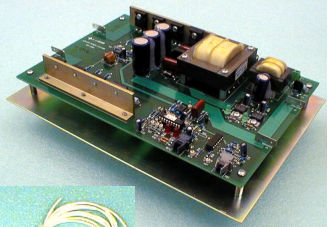

SCRグリッド ドライバー BAP-1289

オプトアイソレータシリコン

BAP-1289 高電圧アイソレートSCRゲートドライバ の特長には、 シリーズスタックまたはパラレル構成のドライブ多重デバイス • 完全な電気絶縁 • 光ファイバ顧客インタフェース • ユーザ定義可能な光ファイバ出力 • ピークゲート電流15A • 10 A/uS dI/dTゲート電流 •パルストランスの絶縁 • 高電圧コロナ耐性 > 15Kv • 高開回路ゲート電圧 • オンボード電源 付属 • SCRスタック • パラレルSCRアレイ • AC転送スイッチ • 中～高電圧電源 • 高エネルギー物理用整流器 • パルス・パワー・システム AP-1289は、単一または複数の高電圧SCRデバイスを制御するための完全で信頼性の高いターンキー・ソリューションを提供します。 大電流FETアンプは、各SCRゲートに直接ドライブする個々のパルストランスを駆動します。 これらのカプセル化された、コロナ耐性、高電圧パルストランスは、供給された高電圧シリコンワイヤと容易にリンクされ、複数のSCRを直列スタッキングして高電圧動作を得ることができます。 標準Hewlett-Packard™ 光ファイバカプラは、駆動されるSCRとお客様の制御エレクトロニクスとの間で、本質的に安全なインターフェースと事実上無限のノイズ耐性を提供します。
