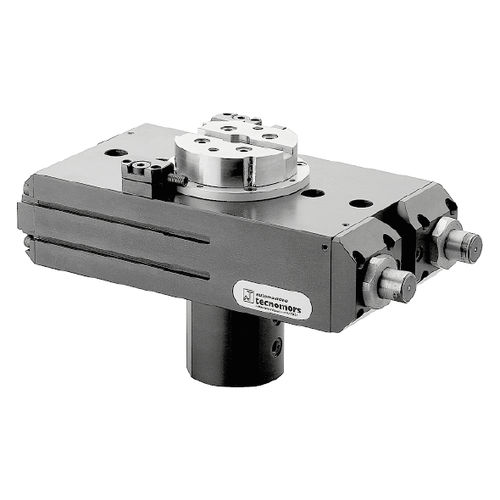

ロータリーアクチュエータ AR-COL series

空圧油圧式ピストン式

空気圧式スイベル・ターニングユニット、4通りの流体フィードスルー付き ロータリーアクチュエータ「COL」シリーズは、FAM2.3から派生したもので、主軸に組み込まれた4つのウェイが、回転しながら補助的なものを供給することができます。 このモデルのロータリーアクチュエータでは、補助供給用のチューブが接続されたマニホールドが主軸に結合されており、主軸と一緒に回転します。 アドバンテッジ スピンドルの回転は、プレストレスのかかった斜めのベアリングで支えられ、スチール製のラックピストンで保証されています。 回転角度は、2つのネジ式プッシュロードとキャップに組み込まれた1つまたは2つのコントラストブロック（オプション）により、合計約2°の追加ストロークで精密に調整することが可能です。 停止はスピンドルに直接行われ、精度と信頼性を保証します。 減速は、ラックピストンに作用するカートリッジ内蔵の圧力密閉式油圧ショックアブソーバーで保証され、回転は、2つのラックピストンの一方に固定されたゴム磁石リングから発生する磁場を検出する内蔵センサーで制御することができます。また、オプションとして、スピンドル位置を検出するために、2本のグラブスクリューで固定された近接センサーによる回転制御も可能です（アクチュエーターを停止させるための）。 すべてのバージョンで、ピストンの両側（最大トルクを得るため）に供給する内部回路があり、シンプルでスペースを節約するために、片側だけが空気圧で接続されています。 このアクチュエータは、空気または油で作動するように設計されています。 サウンドエミッション（音圧）≦70db（A）（各方向
